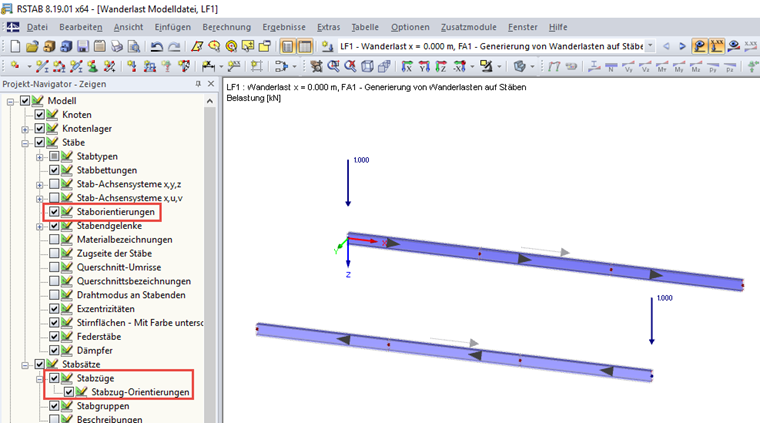

Man kann beide Systeme sehr leicht angleichen, indem man z. B. alle Stäbe des Stabsatzes Nr. 1 selektiert und die Staborientierung mit der im unteren Bild 1 dargestellten Funktion ändert. Die Wanderlasten müssen danach neu generiert werden.
Frage
Ich habe Probleme bei der Definition von Wanderlasten auf Stabzügen. Bei dem Stabzug 1 und 2 werden die Anfangsrichtungen vertauscht, obwohl diese in die gleiche Richtung zeigen.
Man kann beide Systeme sehr leicht angleichen, indem man z. B. alle Stäbe des Stabsatzes Nr. 1 selektiert und die Staborientierung mit der im unteren Bild 1 dargestellten Funktion ändert. Die Wanderlasten müssen danach neu generiert werden.
Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
In RFEM 6 und RSTAB 9 haben Sie die Möglichkeit, "Visuelle Objekte" als Hilfsobjekte einzufügen. Sie können dabei die Dateiformate 3ds, stl und obj importieren.
Mit diesen Objekten lässt sich ein besserer Bezug zu Abmessungen und Dimensionen herstellen.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
