Ответ:

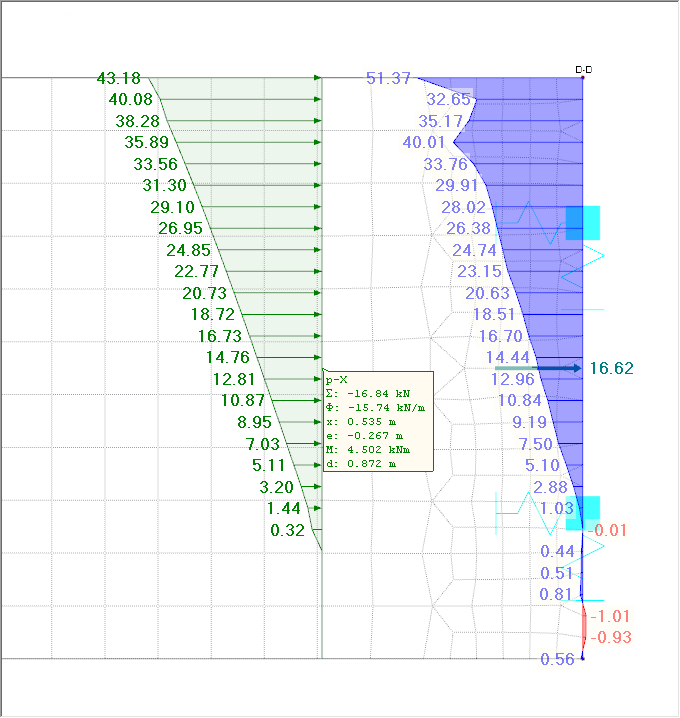

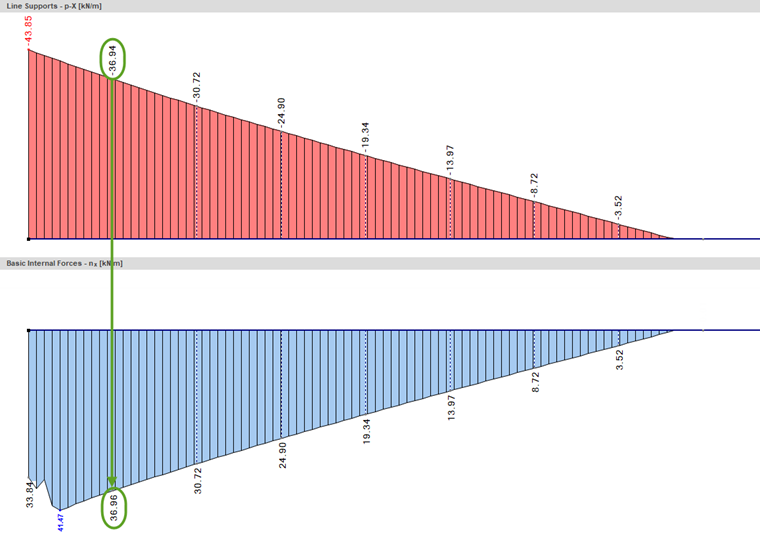

Основная причина этого - размер сетки КЭ и различное сглаживание результатов. Благодаря более мелкой сетке КЭ, результаты должны соответствовать друг другу. На рисунке 01 показано сравнение с относительно грубой сеткой КЭ. Равнодействующая опора составляет 16,84 кН. Однако результирующий результат на поверхности равен всего 14,41 кН. Если на данном этапе усовершенствовать сетку КЭ (см. Рисунок 02), то результаты будут похожи друг на друга. На Рисунке 03 была дополнительно уточнена сетка КЭ. Теперь результаты абсолютно равны. Отклонение в начале можно объяснить сингулярным расположением и сглаживанием внутренних сил.
Вопрос
Почему результаты реакций линейных опор отличаются от результатов поверхностных реакций?
