Respuesta:

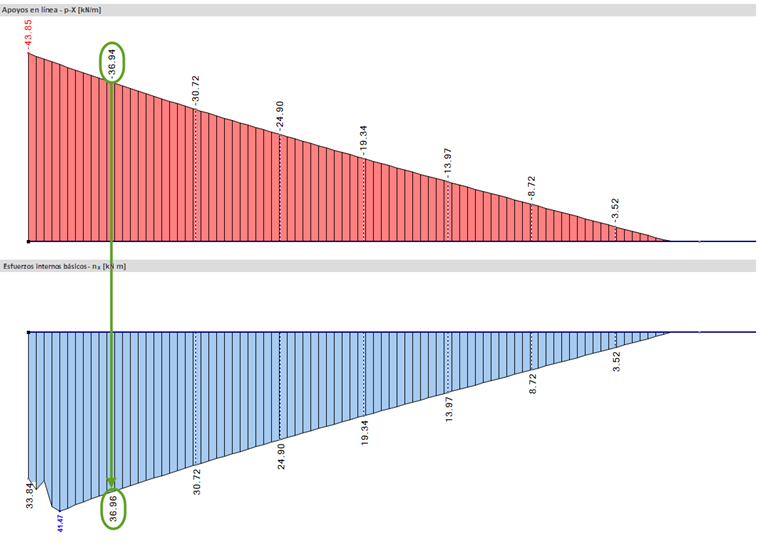

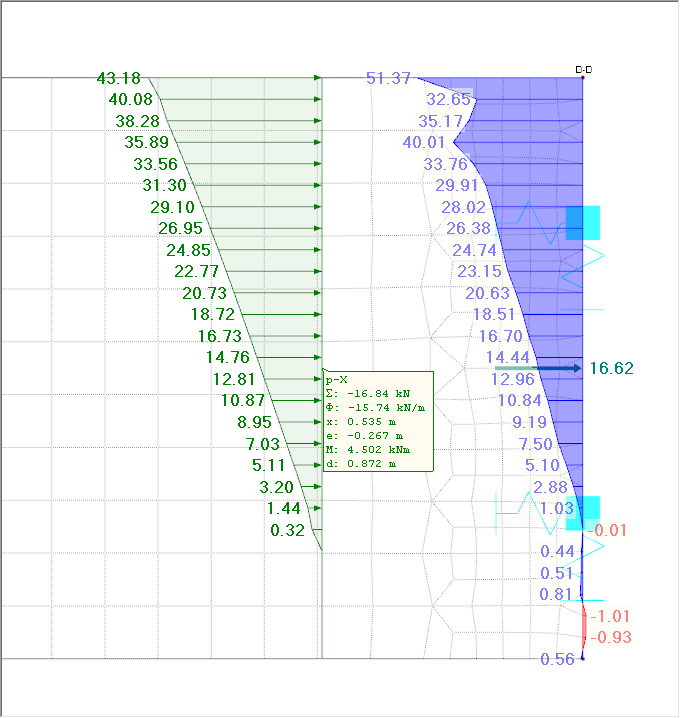

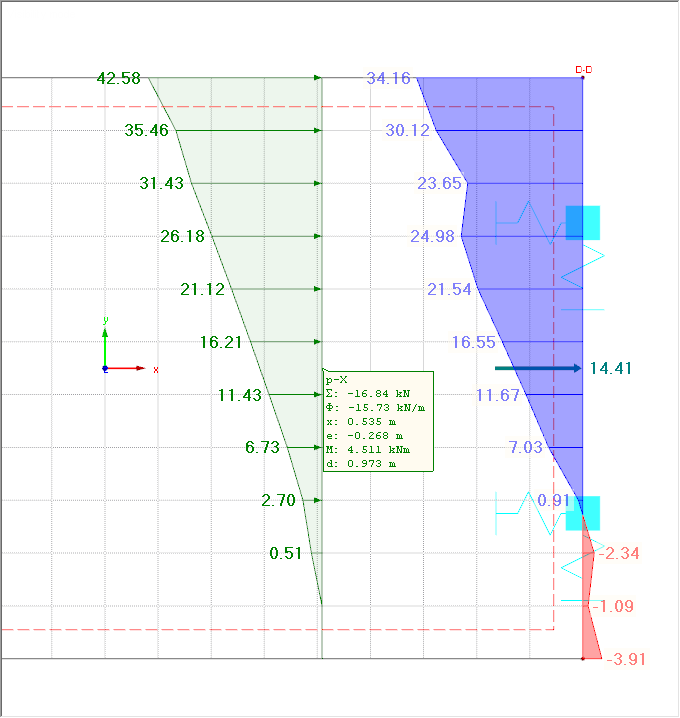

La razón principal de esto es el tamaño de la malla de EF y el suavizado diferente de los resultados. Los resultados deben coincidir entre sí con una malla de EF cada vez más fina. La imagen 01 muestra una comparación con una malla de EF relativamente rugosa. El apoyo resultante es de 16,84 kN. Sin embargo, la resultante de los resultados de la superficie sólo es de 14,41 kN. Si la malla de EF se refina en este punto (ver Figura 02), los resultados son similares entre sí. En la imagen 03, la malla de EF se ha refinado aún más. Los resultados son exactamente iguales ahora. La desviación al inicio se puede explicar por la ubicación singular y el suavizado de los esfuerzos internos.
Pregunta
¿Por qué los resultados de las reacciones en los apoyos en línea difieren de los resultados de la superficie?
