Odpověď:

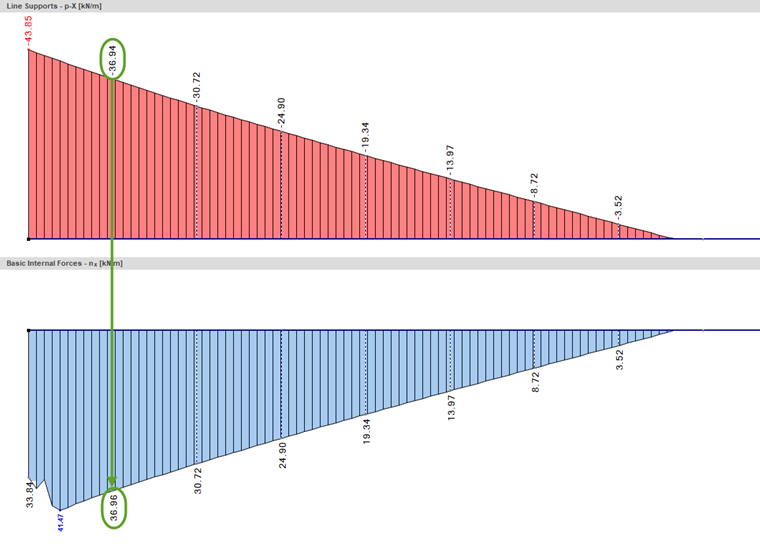

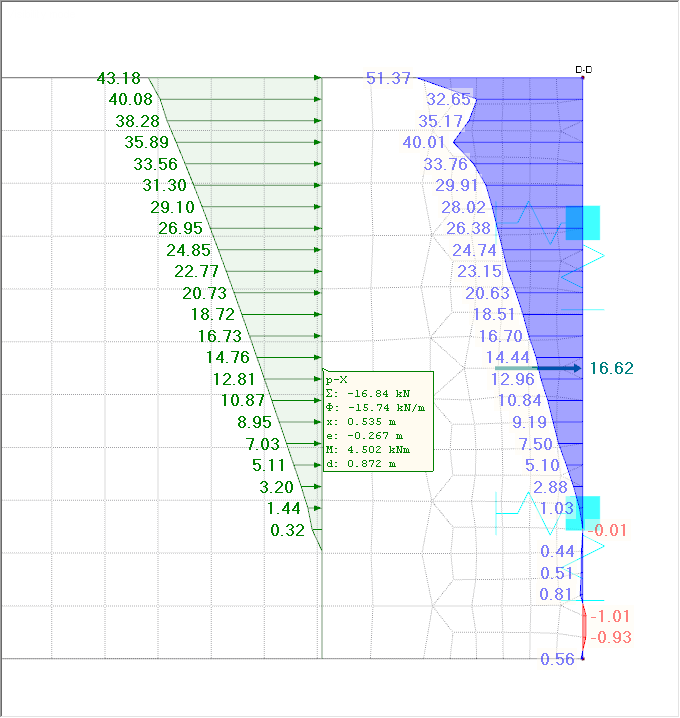

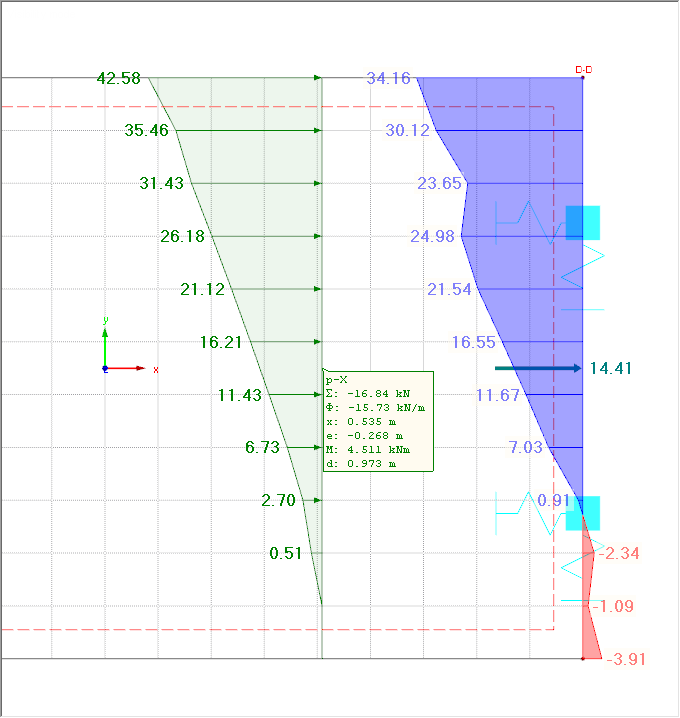

Hlavním důvodem je velikost sítě konečných prvků a odlišné vyhlazení výsledků. Výsledky by se měly navzájem porovnávat se stále jemnější sítí konečných prvků. Obrázek 01 ukazuje srovnání s relativně hrubou sítí konečných prvků. Výslednice podpory je 16,84 kN. Výslednice výsledků na plochách je ovšem jen 14,41 kN. Pokud je síť KP v tomto bodě jemnější (viz Obrázek 02), jsou výsledky podobné. Na Obrázku 03 byla síť konečných prvků dále zjemněna. Výsledky jsou nyní přesně stejné. Odchylku na počátku lze vysvětlit singulárním umístěním a vyhlazením vnitřních sil.
Dotaz
Proč se liší reakce liniových podpor od výsledků na plochách?
