Diferentes resultados de apoios e superfícies em modelos de elementos finitos

A principal razão para isso é o tamanho da malha de EF e a diferente suavização dos resultados. Mit einem zunehmend feinerem FE-Netz sollten sich die Ergebnisse aneinander angleichen.

In Bild 01 ist ein Vergleich mit einem relativ groben FE-Netz dargestellt. Die Auflager-Resultierende Beträgt 16,84 kN. Die Resultierende der Flächenergebnisse beträgt jedoch nur 14,41 kN. Wird das FE-Netz an dieser Stelle verfeinert (siehe Bild 02) gleichen sich die Ergebnisse aneinander an.

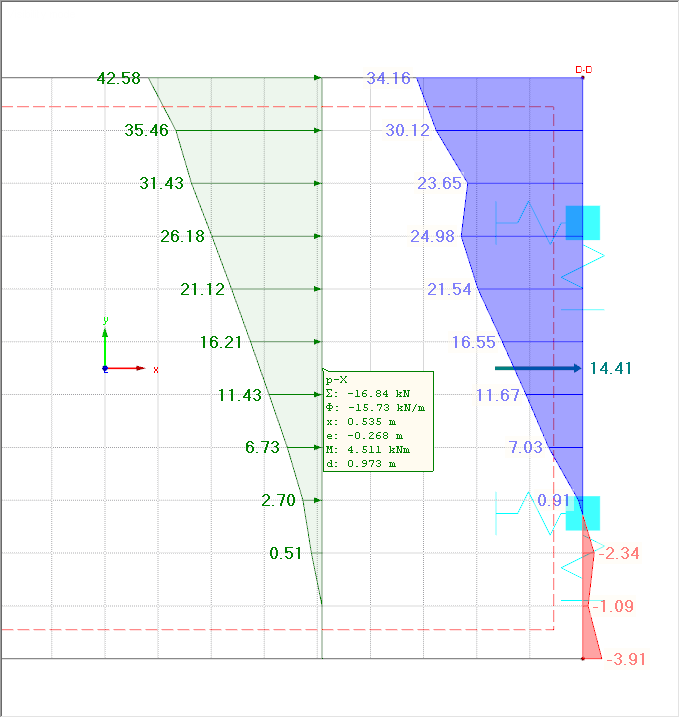

1 Reações de apoio da linha de apoio (verde), forças internas de superfície (azul/vermelho)

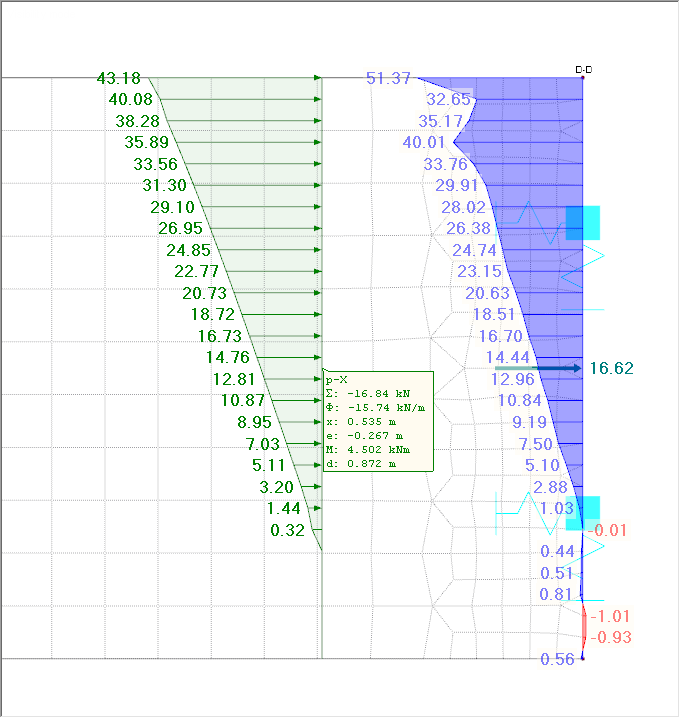

2 Ajuste por malha de EF mais fina

In Bild 03 wurde das FE-Netz noch weiter verfeinert. Die Ergebnisse stimmen nun exakt überein. Die Abweichung am Anfang kann durch die singuläre Stelle und durch die Schnittgrößenglättung begründet werden.

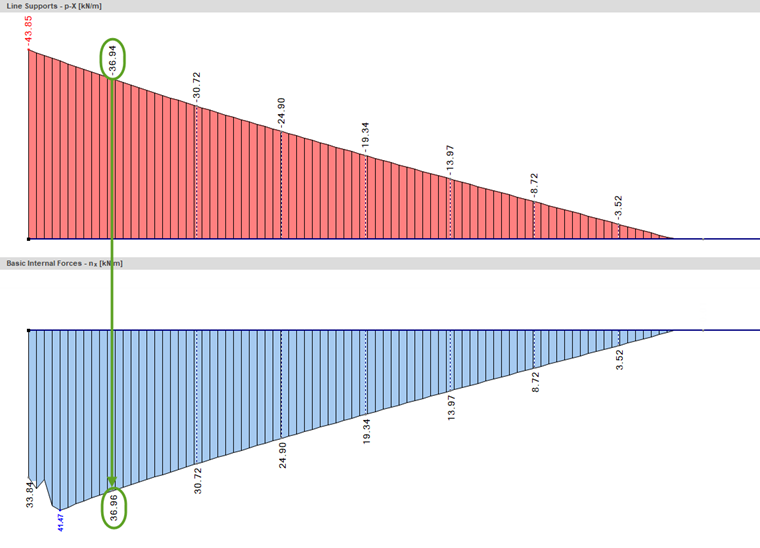

3 Reação de apoio de linha (superior) e forças internas de superfície (inferior) para malha de EF muito fina
