Risposta:

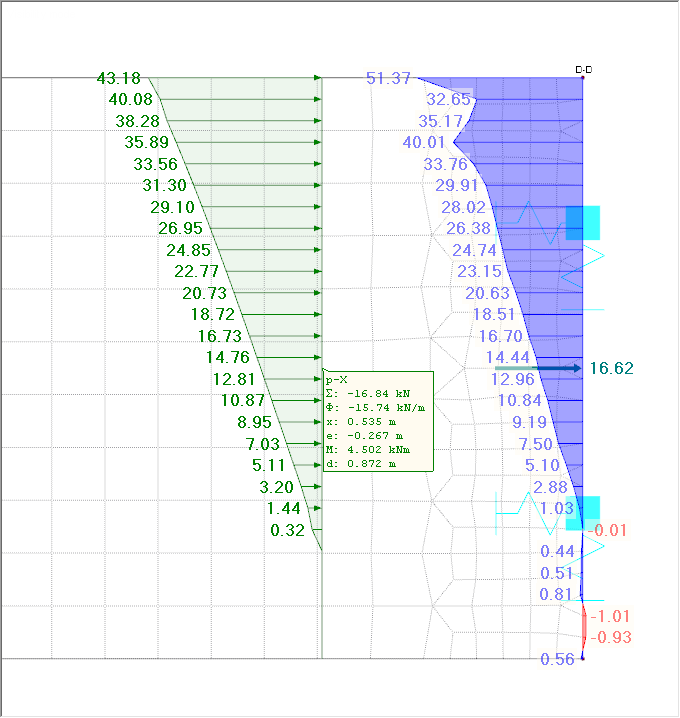

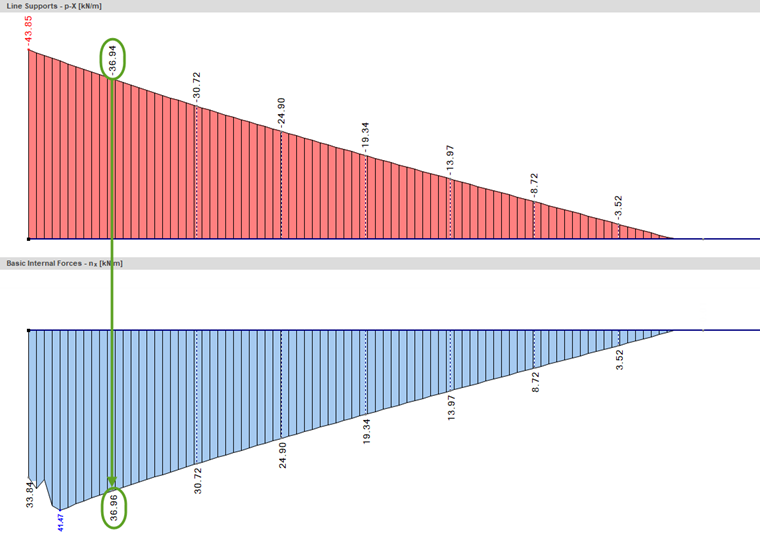

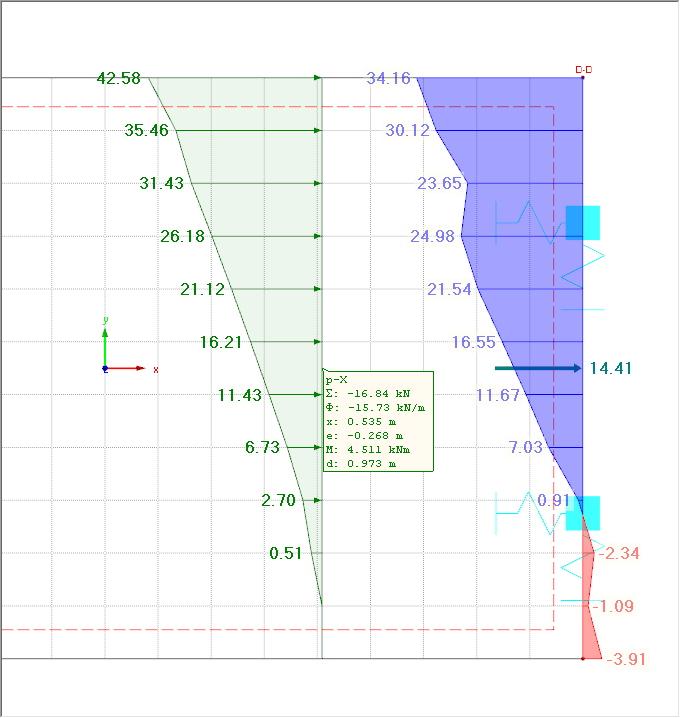

La ragione principale di ciò è la dimensione della mesh EF e il diverso livellamento dei risultati. I risultati dovrebbero corrispondere tra loro con una mesh EF sempre più fine. L'immagine 01 mostra un confronto con una mesh agli EF relativamente ruvida. La risultante del vincolo esterno è 16,84 kN. Tuttavia, la risultante dei risultati della superficie è di soli 14,41 kN. Se la mesh EF viene rifinita a questo punto (vedere l'immagine 02), i risultati sono simili tra loro. Nell'immagine 03, la mesh agli elementi finiti è stata ulteriormente perfezionata. I risultati sono esattamente uguali ora. La deviazione all'inizio può essere spiegata dalla posizione singolare e dal livellamento delle forze interne.
Domanda
Perché i risultati delle reazioni vincolari della linea differiscono dai risultati della superficie?
