Pytanie

Dlaczego wyniki reakcji podporowych liniowych różnią się od wyników powierzchniowych?


Odpowiedź:

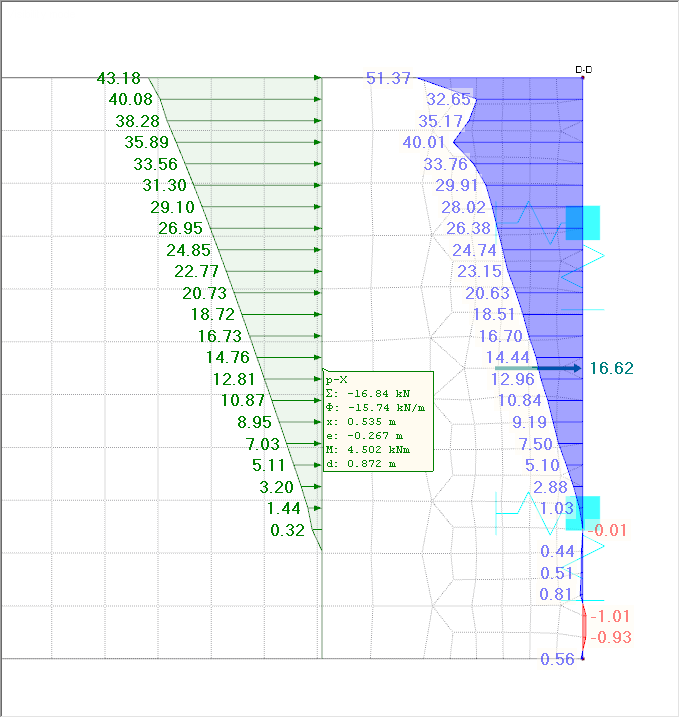

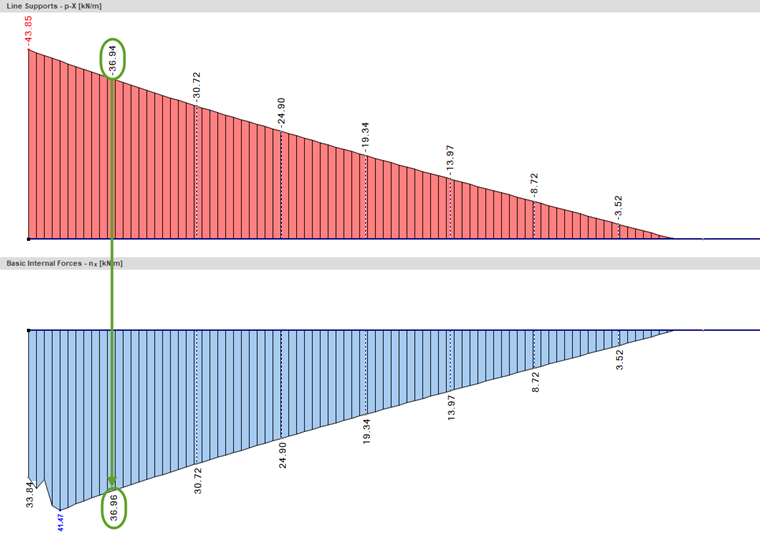

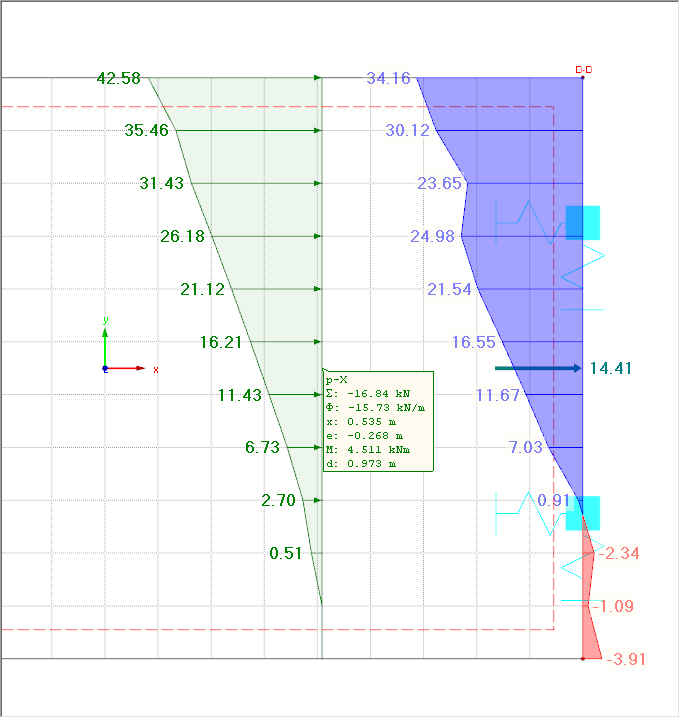

Głównym tego powodem jest rozmiar siatki ES i inne wygładzanie wyników. Wyniki powinny pasować do siebie, przy użyciu coraz drobniejszej siatki ES. Rysunek 01 przedstawia porównanie ze stosunkowo chropowatą siatką ES. Wypadkowa podpora to 16,84 kN. Jednak wypadkowa wyników powierzchniowych to tylko 14,41 kN. Jeżeli siatka ES zostanie w tym miejscu rozdrobniona (patrz rysunek 02), wyniki są do siebie podobne. Na rysunku 03 siatka ES została bardziej dopracowana. Wyniki są teraz dokładnie takie same. Początkowe odchylenie można wytłumaczyć osobliwym położeniem i wygładzeniem sił wewnętrznych.
