При вставке нескольких блоков в RSTAB или RFEM, RFEM каждый раз создает новые материалы и сечения, хотя они одинаковы. Как их можно комбинировать при вставке?

Ответ

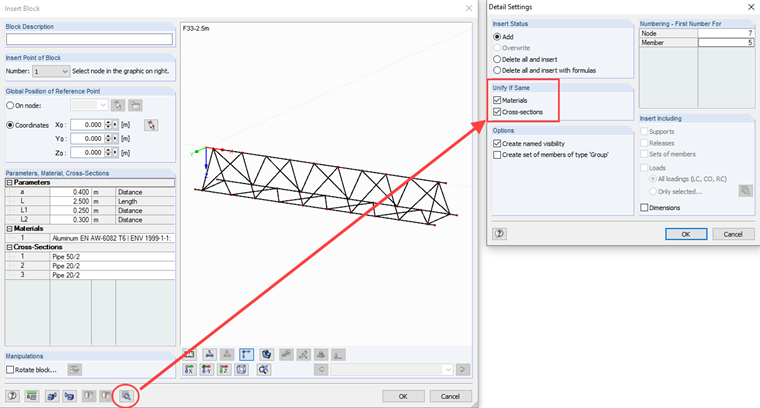

В параметре Подробно при вставке блока, можно выбрать, что нужно сделать для идентичных материалов и сечений. Для их сочетания, активируйте Опции, показанные на рисунке 01. Новые материалы и сечения сочетаются с новыми материалами в RSTAB или RFEM.

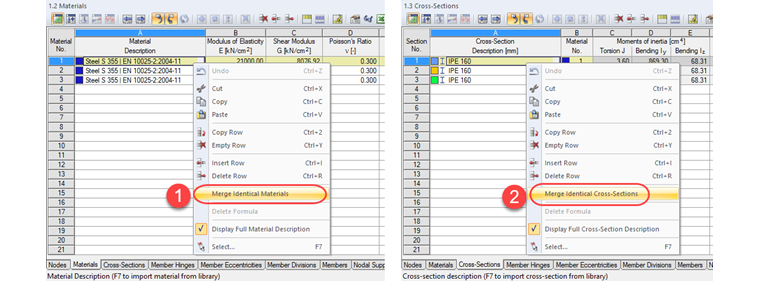

Если блоки уже вставлены, можно впоследствии объединить сечения и материалы (см. Рис. 02). Важно только, чтобы материалы были объединены в первую очередь, а затем сечения, потому что материал всегда был привязан к поперечному сечению. Чтобы открыть контекстное меню с помощью функции «Слияние идентичных материалов», сначала нажмите левой кнопкой мыши на ячейку в столбце А и запустите контекстное меню, щелкнув правую кнопку мыши.
