FAQ 003010 PL

15. października 2019

Gerhard Rehm Modelowanie | Konstrukcja RFEM RSTAB

W przypadku wstawienia kilku bloków w programie RSTAB lub RFEM program RFEM tworzy za każdym razem nowe materiały i przekroje, mimo że są one identyczne. Jak mogę je połączyć podczas wklejania?

Odpowiedź

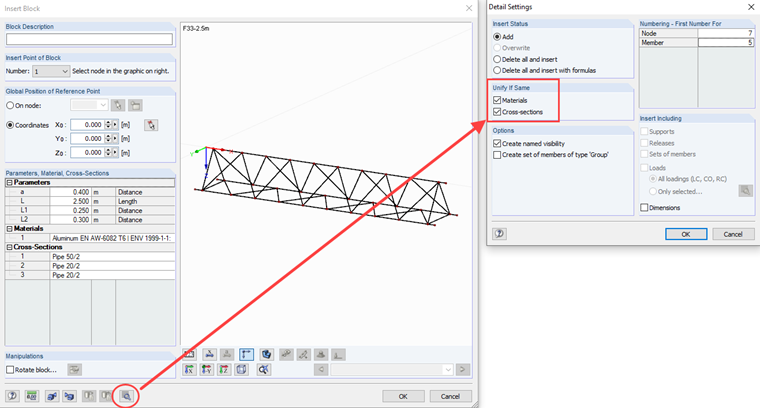

W Ustawieniu szczegółowym podczas wstawiania bloku można wybrać, co ma zostać zrobione w przypadku identycznych materiałów i przekrojów. Jeżeli chcesz je połączyć, aktywuj Opcje pokazane na rysunku 01. Następnie nowe materiały i przekroje są łączone z materiałami dostępnymi w programach RSTAB lub RFEM.

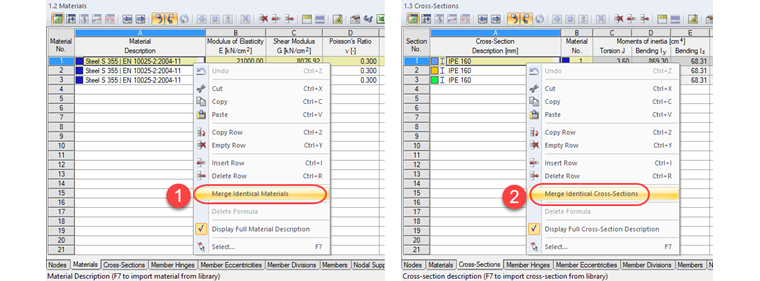

Jeżeli klocki są już wstawione, można później później połączyć przekroje i materiały (patrz Rysunek 02). Ważne jest, aby najpierw połączyć materiały, a następnie przekroje, ponieważ do przekroju zawsze przydzielany jest materiał. Aby otworzyć menu kontekstowe za pomocą opcji "Scalić identyczne materiały", należy kliknąć lewym przyciskiem myszy jedną z komórek w kolumnie A, a następnie kliknąć prawym klawiszem myszy menu kontekstowe.

Słowa kluczowe

Blokuj Przekrój Materiał Łączenie Scalenie Wstawić blok
