FAQ 003010 CS

26. dubna 2019

Gerhard Rehm Modelování | Konstrukce RFEM RSTAB

Při vkládání několika bloků v programu RSTAB nebo RFEM vytvoříme RFEM vždy nové materiály a průřezy, a to i přesto, že jsou identické. Jak je můžeme kombinovat již při vkládání?

Odpověď

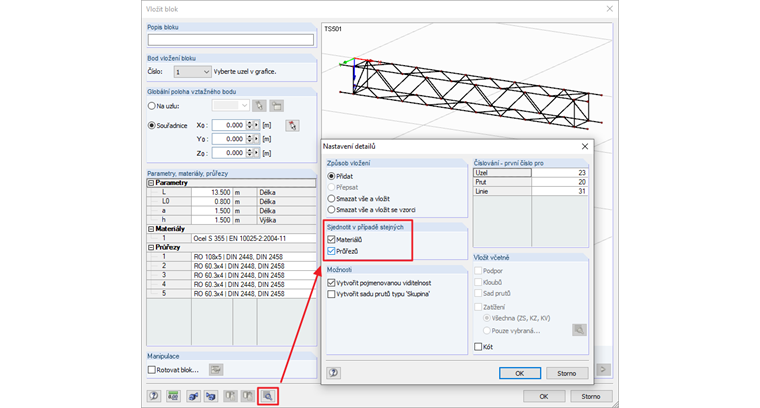

V položce Nastavení detailu při vkládání bloku můžeme vybrat, co se má provést u stejných materiálů a průřezů. Chcete-li je skládat do kombinací, aktivujte Možnosti, které vidíme na obrázku 01. Poté jsou nové materiály a průřezy kombinovány s materiály a průřezy, které jsou k dispozici v programu RSTAB nebo RFEM.

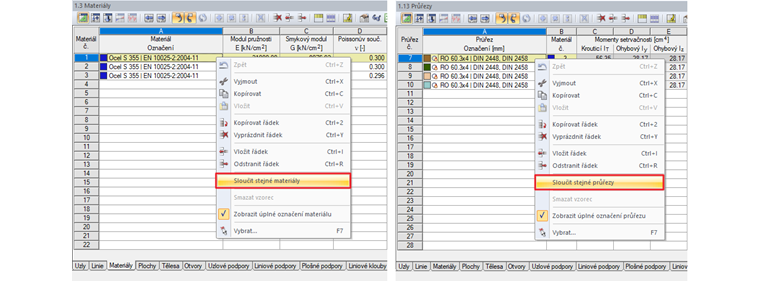

V případě vložení bloků lze průřezy i materiály později kombinovat (viz obrázek 02). Důležité je pouze to, aby se materiály skládaly do kombinace nejdříve a pak na průřezy, protože materiál je vždy přiřazen průřezu. Místní nabídku otevřeme příkazem "Sloučit shodné materiály" kliknutím levého tlačítka myši na jeden z buněk ve sloupci A a následným kliknutím pravým tlačítkem myši na místní nabídku.

Klíčová slova

Blokovat Průřez Materiál Spojení Sloučit Vložení bloku
