Новое

Можно ли Revit управлять отдельными типами стержней Dlubal? Например, требуется перенести круглые стержни ветрового соединения в качестве натяжных стержней, а не в качестве балки.

Ответ

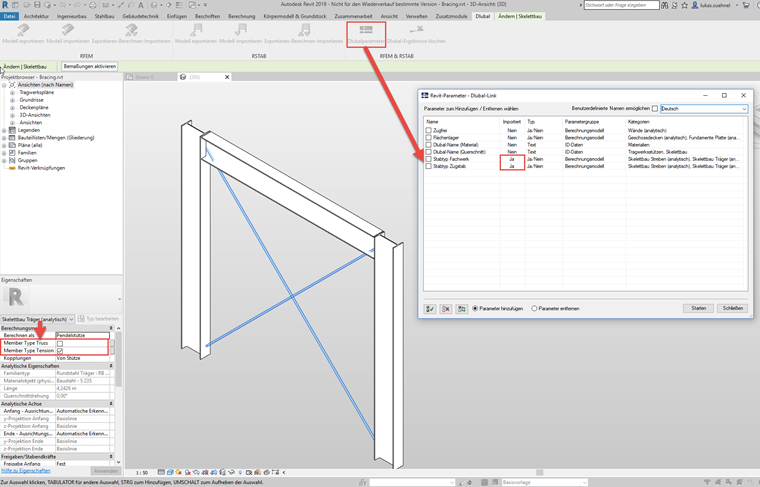

Это возможно только условно. Revit позволяет активировать так называемые «диагностические параметры» для типов стержней «Tension» и «Taper». После активации оба параметра можно контролировать в свойствах аналитического стержня. RFEM считывает эту информацию во время импорта из Revit и присваивает назначенные типы стержней соответствующим стержням. Данная процедура показана в прилагаемом видеоролике.

При экспорте из RFEM в Revit, параметры программы будут автоматически активированы. Типы стержней назначаются в соответствии с файлом RFEM. Неподдерживаемые типы стержней определяются как «балка».

Ключевые слова

Revit Типы стержней Ферма Пружинный стержень Параметры Dlubal
