Je možné v programu Revit ovládat typy prutů specifické pro Dlubal Software? Například kruhové pruty větrného ztužení by měly být přenášeny jako tahový prut, a nikoli jako prutový prut.

Odpověď

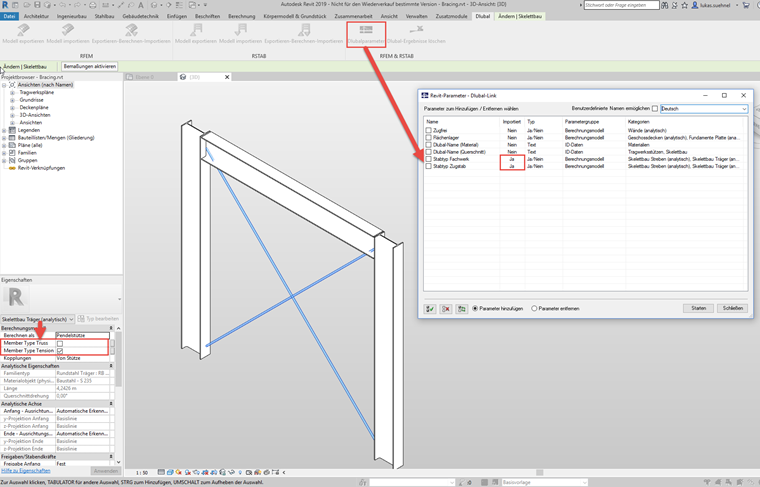

To je možné v omezené míře. U typů prutů "Tahový prut" a "Příhradový prut" lze v programu Revit aktivovat takzvané "Dlubal parametry". Po aktivaci těchto dvou parametrů se k nim dostanete ve vlastnostech analytického prutu. RFEM načte tyto informace z programu Revit při importu a přiřadí přiřazené typy prutů příslušným prutům. Postup je znázorněn v přiloženém videu.

Při exportu z RFEMu do Revitu se automaticky aktivují parametry Dlubal. Typy prutů se přiřazují podle souboru RFEM. Nepodporované typy prutů se ukládají nepřímo jako „nosník“.

Klíčová slova

Revit Typy prutů Příhradový vazník Tahový prut Parametry Dlubal
