问题
Revit 可以控制 Dlubal 软件的具体杆件类型吗? 例如,抗风支撑的圆形杆件应作为受拉杆件而不是梁杆件传递。
回复:

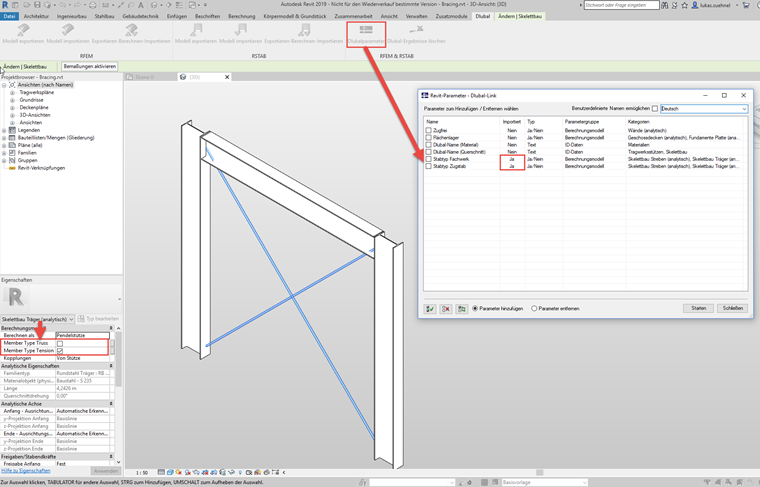

这仅在有限的范围内是可能的。 Revit 允许您为杆件类型“受拉”和“桁架”激活所谓的“Dlubal 参数”。 激活该参数后,都可以在分析杆件属性中进行控制。 RFEM 在从 Revit 导入过程中传输该信息,并将指定的杆件类型分配给相应的杆件。 该过程显示在所附的视频中。从 RFEM 导出到 Revit 时,会自动激活 Dlubal 参数。 杆件类型是根据 RFEM 文件分配的。 不受支座的杆件类型作为“梁杆件”间接输入。
