Domanda

Revit è in grado di controllare i tipi di aste specifici di Dlubal Software? Ad esempio, le aste rotonde di un controvento devono essere trasferite come aste tese e non come aste della trave.

Risposta:

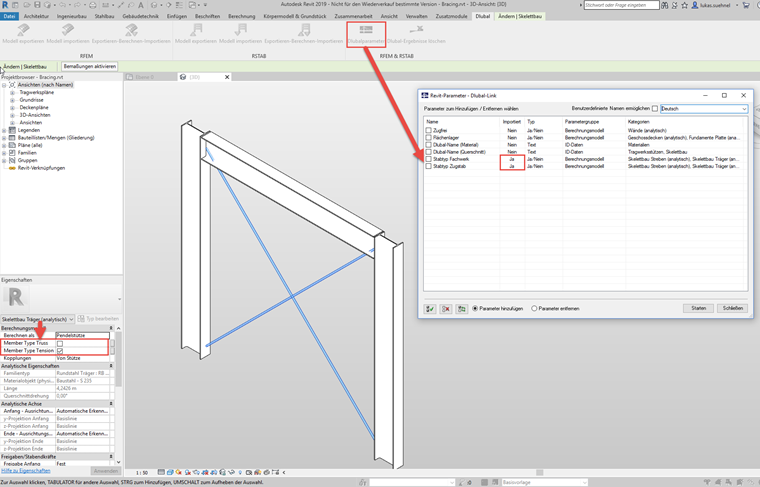

Questo è possibile solo in modo limitato. Revit consente di attivare i cosiddetti "parametri Dlubal" per i tipi di asta "Tensione" e "Travatura reticolare". Dopo l'attivazione, entrambi questi parametri possono essere controllati nelle proprietà analitiche dell'asta. RFEM trasferisce queste informazioni durante l'importazione da Revit e assegna i tipi di aste assegnati alle aste corrispondenti. La procedura è mostrata nel video allegato.

Durante l'esportazione da RFEM a Revit, i parametri Dlubal vengono attivati automaticamente. I tipi di asta sono assegnati in base al file RFEM. I tipi di asta non supportati vengono immessi indirettamente come "asta della trave".

FAQ

[IT] FAQ 003032 | Revit è in grado di controllare i tipi di aste specifici di Dlubal Software ...

Parametri Dlubal
