Я хотел бы моделировать и сравнивать связь с FRAME-Pro, но у меня проблемы с расстоянием между болтами. Есть ли другие пробелы болтов, которые я мог бы упустить?

Ответ

Разница может быть обусловлена размерами стандартного ключа. В связи с этим в некоторых местах требуются минимальные размеры, которые не позволяют точно настроить.

RF- / FRAME-JOINT Pro проверяет, позволяют ли размеры гаечного ключа подключить данное соединение. Здесь можно использовать стандартные размеры или пользовательские по умолчанию.

Для обеспечения завинчивания, показаны размеры D и L общей вставной гаечной ключы, а также b и h динамометрического ключа.

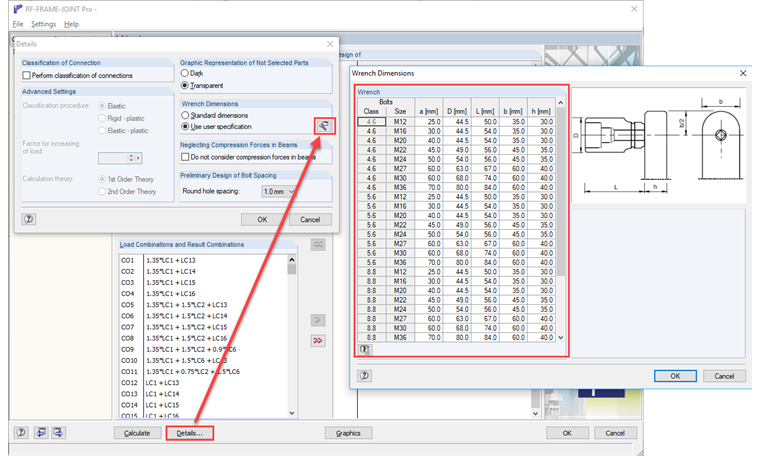

Тем не менее, эти размеры можно изменить в соответствии с требуемыми размерами. Чтобы открыть соответствующее диалоговое окно, используйте кнопку «Подробности» и кнопку с меткой «Размеры гаечного ключа» (см. Рис. 1).

Ключевые слова

Ключ Винтовой интервал Минимальное расстояние
