Pro srovnání bychom chtěli modelovat spojení s FRAME, ale mají problémy se vzdáleností šroubů. Existují nějaké jiné vzdálenosti nebo něco přehlédli?

Odpověď

Rozdíl se projevuje v případě standardních rozměrů klíče, které na některých místech vyžadují minimální rozměry. Přesné přepočítání je proto obtížnější.

RF- / FRAME-JOINT Pro zkontroluje, zda kóty klíče umožňují připojit přípoj. Standardní kóty nebo standardní nastavení lze použít zde. Pro zajištění možnosti našroubování se zobrazí rozměry D a L společné vložky zásuvkových klínů a momentový klíček b a h.

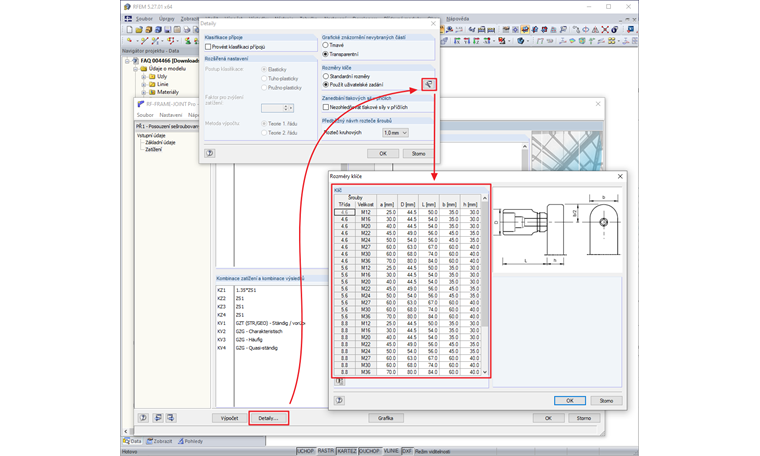

Tyto rozměry však můžeme změnit na požadované rozměry. Příslušné dialogové okno vyvoláme tlačítkem "Podrobnosti" a tlačítkem "Rozměry klínů" (viz obrázek 01).

Klíčová slova

Klíč Vzdálenost šroubů Minimální vzdálenost
