Para comparar, me gustaría llevar a cabo una remodelación de una conexión con RF-FRAME-JOINT Pro, pero tengo problemas con la separación de tornillos. ¿Hay alguna otra separación o he pasado algo por alto?

Respuesta

La diferencia puede deberse a las dimensiones normalizadas de llave, que requieren unas dimensiones mínimas en algunos lugares. Por lo tanto, el recálculo exacto es más difícil.

RF-/FRAME-JOINT Pro comprueba si las dimensiones de llave permiten montar la conexión. Aquí se pueden utilizar las dimensiones normalizadas o las creadas por el usuario. Para garantizar el atornillado, se muestran las dimensiones D y L de una llave de vaso y carraca común, así como también se muestran b y h de una llave de torque o torsión.

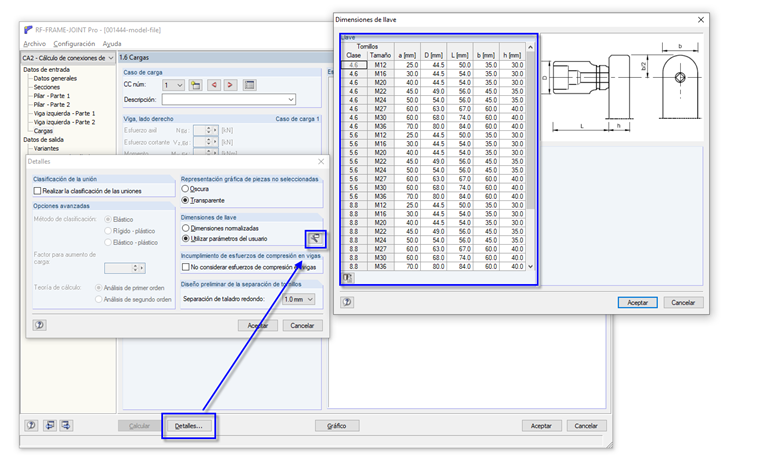

Sin embargo, puede cambiar estas separaciones para conseguir las dimensiones deseadas. Para abrir el cuadro de diálogo correspondiente, use el botón "Detalles" y el botón etiquetado "Dimensiones de llave" (ver figura 01).

Palabras clave

Llave Separación de tornillos Distancia mínima
