Domanda

Vorrei rimodellare un collegamento utilizzando FRAME‑JOINT Pro a scopo di confronto, ma ho problemi con la spaziatura dei bulloni. Ci sono altre spaziature o ho dimenticato qualcosa?

Risposta:

La differenza può essere causata dalle dimensioni della chiave standard, che richiedono dimensioni minime in diversi punti. Pertanto, il ricalcolo esatto è difficile.

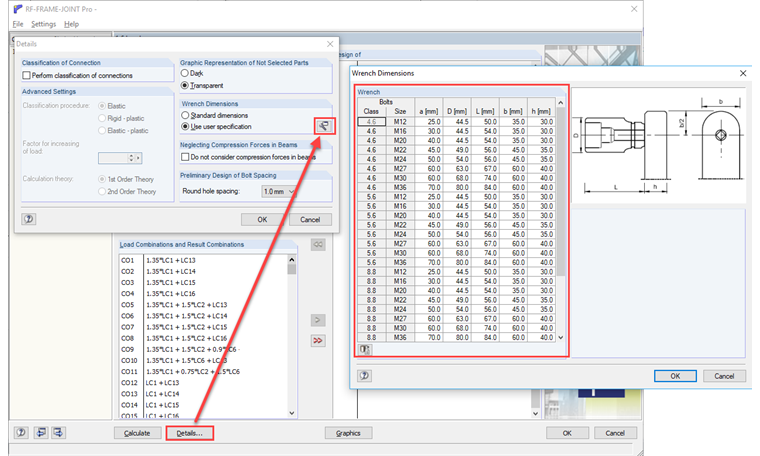

RF-/FRAME-JOINT Pro verifica se le dimensioni della chiave consentono il montaggio del collegamento. Per questo, è possibile utilizzare le dimensioni standard o le specifiche dell'utente. Per garantire l'avvitabilità, sono specificate le dimensioni D e L di una chiave a bussola comune, nonché b e h di una chiave dinamometrica.

Tuttavia, è possibile modificare queste spaziature per raggiungere le dimensioni desiderate. Per aprire la finestra di dialogo corrispondente, utilizzare il pulsante "Dettagli" e il pulsante "Dimensioni della chiave inglese" (vedere l'immagine 01).

FAQ

[IT] FAQ 003038 | Vorrei rimodellare un collegamento utilizzando FRAME ‑ JOINT Pro a scopo di confronto ...

dimensioni della chiave inglese
