Вопрос

Почему мои расчеты в дополнительном модуле RF‑/ALUMINUM так долго выполняются?


Ответ:
По умолчанию ядро программы для расчета сечений SHAPE ‑ THIN используется в дополнительном модуле RF‑/ALUMINUM для определения напряжений в эффективном сечении в итерационной процедуре. Этот метод точен, так как покрываются все углы и края сечения, но в случае составных сечений может занять много времени.

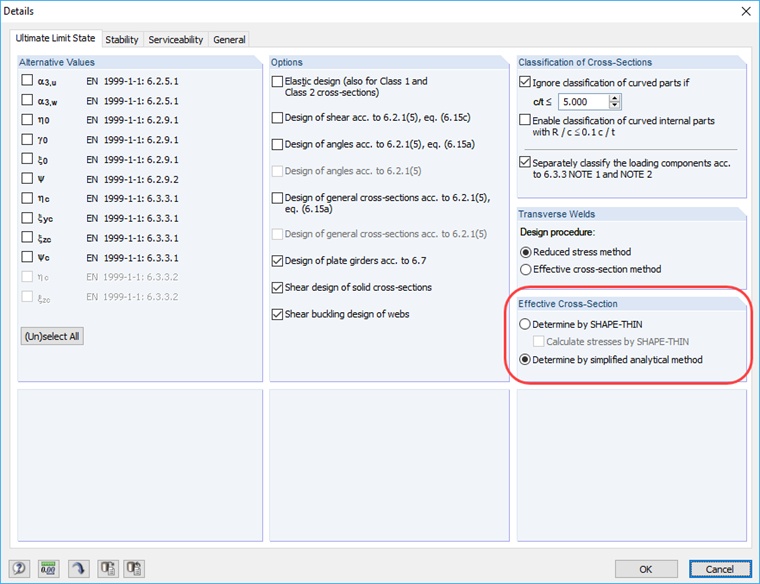

В качестве альтернативы, можно определить эффективное сечение с помощью упрощенного аналитического метода (см. Рисунок 01), который выполняется значительно быстрее. В случае использования этого подхода, углы, закругления и другие не учитываются, а затем компенсируются коэффициентом. Итерационный расчет не выполняется. Поэтому эффективные значения сечения могут быть выше, чем при расчете SHAPE-THIN.

В таком случае рекомендуется выполнить расчет с помощью аналитического метода, а затем рассчитать только определяющий элемент конструкции с определяющим сочетанием нагрузок с помощью решения SHAPE-THIN.
