Detalles del cálculo por el método de la sección eficaz

Volver a preguntas más frecuentes (FAQ)

7. mayo 2019

003057

Estructuras ligeras y de aluminio

Eurocódigo 9

¿Por qué se demora tanto el cálculo en el módulo RF-/ALUMINUM?

Respuesta

De forma predeterminada, el núcleo de cálculo del programa de secciones SHAPE-THIN se usa en el módulo adicional RF-/ALUMINUM para determinar las tensiones de la sección eficaz en un procedimiento iterativo. Este método es preciso porque se consideran todos los vértices y bordes de la sección, pero puede tomar mucho tiempo para secciones complejas.

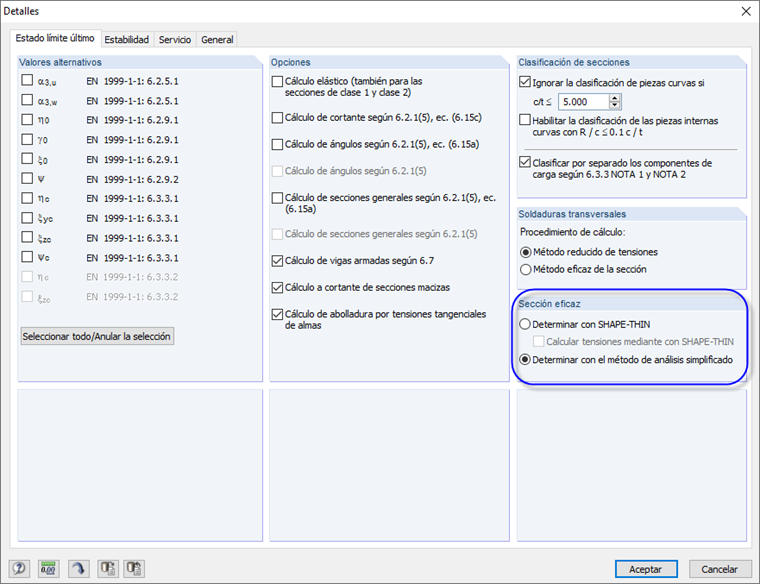

Como alternativa, es posible determinar la sección eficaz por medio de un método analítico simplificado (ver figura 01) que se ejecuta mucho más rápido. Usando ese enfoque, las esquinas, redondeos, etc. se omiten y se compensan posteriormente por un factor. No se realiza ningún cálculo iterativo. Por lo tanto, los valores de la sección eficaz pueden ser más altos que con el cálculo de SHAPE-THIN.

En tal caso, se recomienda realizar el cálculo con el método analítico y luego calcular sólo el componente estructural determinante con la combinación de carga determinante por medio de la solución SHAPE-THIN.

Palabras clave

Tiempo de cálculo Duración del cálculo Cálculo de aluminio
