Dlaczego moje obliczenia w module RF- / ALUMINIUM trwają tak długo?

Odpowiedź

Raster obliczeniowy programu SHAPE-THIN jest domyślnie wykorzystywany w module RF- / ALUMINIUM do naprężeń przekroju czynnego w iteracyjnej procedurze. Metoda ta jest dokładna, ponieważ uwzględniane są wszystkie wierzchołki i krawędzie przekroju, ale w przypadku przekrojów złożonych może to być bardzo czasochłonne.
Życzę wielu miłych chwil i sukcesów w pracy z programami Dlubal.

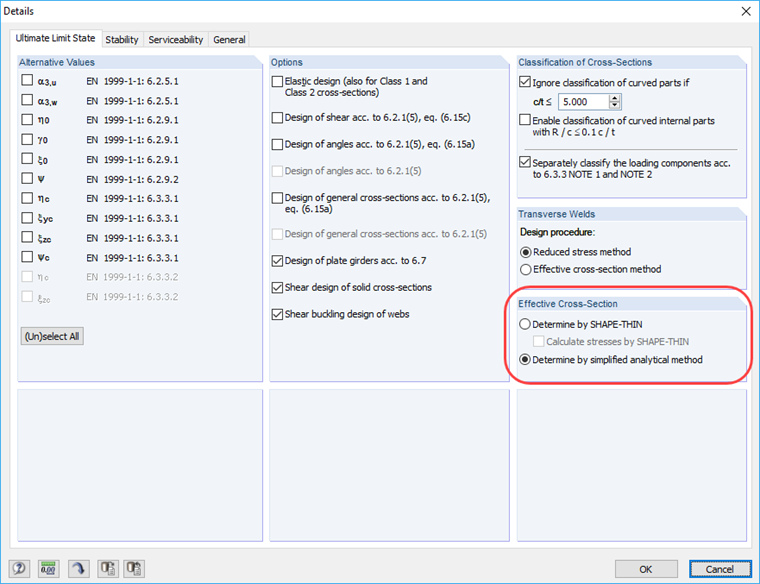

Alternatywnie przekrój czynny można wyznaczyć za pomocą uproszczonej metody analitycznej (patrz Rysunek 01), która przebiega znacznie szybciej. W takim przypadku rogi, zaokrąglenia itp. Są pomijane, a następnie kompensowane współczynnikiem. Nie są przeprowadzane obliczenia iteracyjne. Dlatego efektywne wartości przekrojów mogą być większe niż w przypadku obliczeń SHAPE-THIN.

W takim przypadku zaleca się przeprowadzić obliczenia metodą analityczną, a następnie zaprojektować tylko główny element konstrukcyjny z obowiązującą kombinacją obciążeń z rozwiązaniem SHAPE-THIN.

Słowa kluczowe

Czas obliczeń Konstrukcja aluminiowa
