Resposta:
Por defeito, o núcleo de cálculo do programa de secção SHAPE ‑ THIN é utilizado no módulo adicional RF‑/ALUMINIUM para determinar as tensões da secção efetiva num procedimento iterativo. Este método é preciso porque todos os cantos e bordas da secção são cobertos, mas pode ser muito demorado no caso de secções compostas.

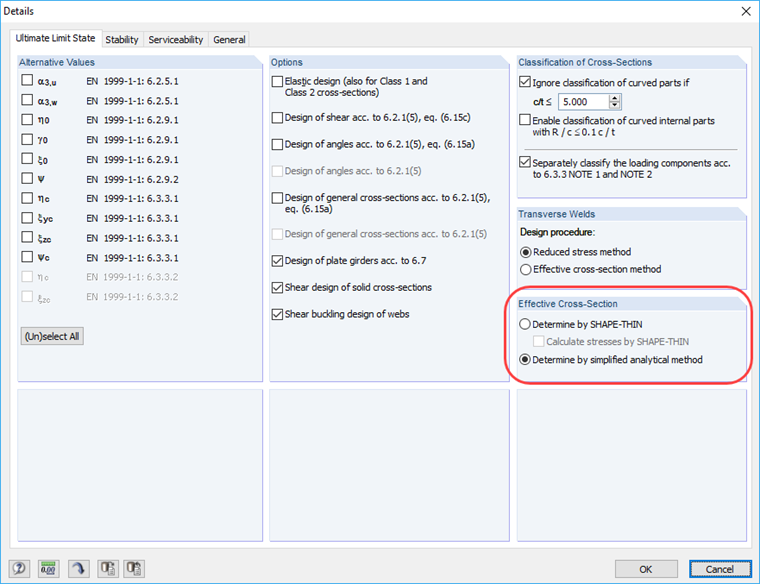

Como alternativa, é possível determinar a secção efetiva utilizando o método analítico simplificado (ver Figura 01), que é significativamente mais rápido. No caso de utilizar esta abordagem, os cantos, arredondamentos e outros, são desprezados e depois compensados por um fator. Nenhum cálculo iterativo é realizado. Portanto, os valores da secção efetiva podem ser mais elevados do que com o cálculo do SHAPE ‑ THIN.
Nesse caso, é recomendado realizar o cálculo utilizando o método analítico e, em seguida, dimensionar apenas o componente estrutural determinante com a combinação de carga determinante utilizando a solução SHAPE ‑ THIN.
