Вопрос

Я использовал ЖБ для расчета железобетонных поверхностей. Однако в таблице «Поверхности - местные деформации» «Соответствующие загружения» не отображаются. Можно ли их как-нибудь найти?


Ответ:
Это правильно, что в таблице 4.13 «Поверхности - местные деформации» не отображаются соответствующие загружения.

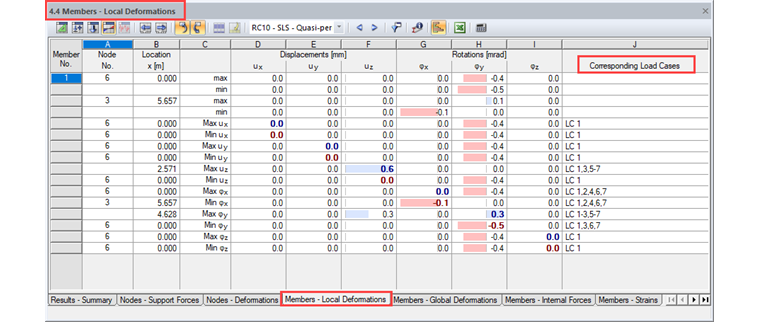

Однако их можно найти, например, в таблице 4.4 «Стержни - местные деформации». (см. Рисунок 01).

Wenn man nun die zugehörigen Lastfälle für die max. Verformungen einer EK an einer bestimmten Fläche sehen will, kann man in diese Fläche einen Stab integrieren. Чтобы этот стержень не влиял на жесткость поверхности, рекомендуется использовать, например, очень маленькое сечение.

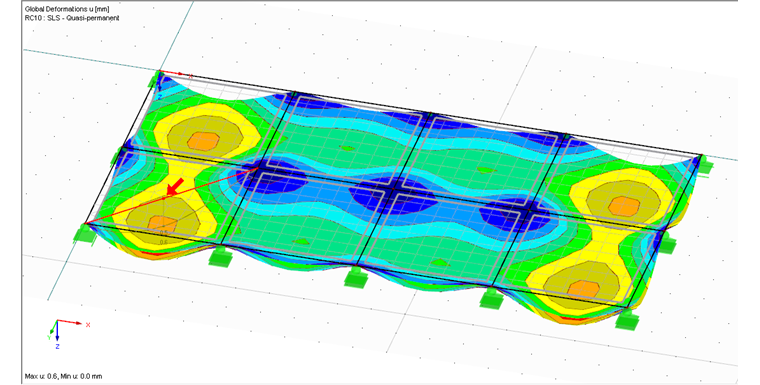

Если стержень был правильно интегрирован в поверхность, то откроется таблица, показанная на Рисунке 01. На рисунке 02 показана соответствующая деформация поверхностного компонента.

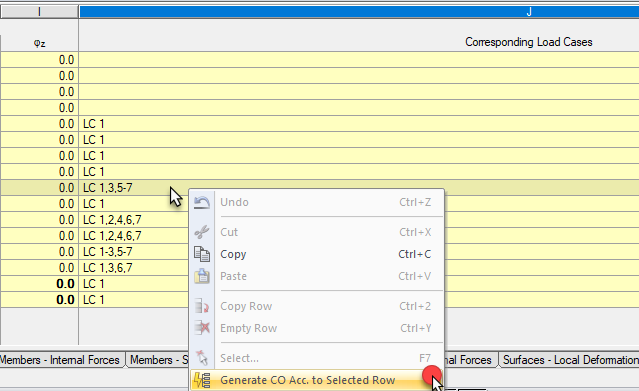

Optional kann nun in der Tabelle 4.4 auf die Zeile mit dem gewünschten Ergebnis (z. B. max uz) ein Rechtsklick ausgeführt werden. В контекстном меню доступна опция «Создать СН по выбранному ряду», которую можно использовать для создания СН, содержащего соответствующие загружения для выбранного значения. См. рисунок 03.

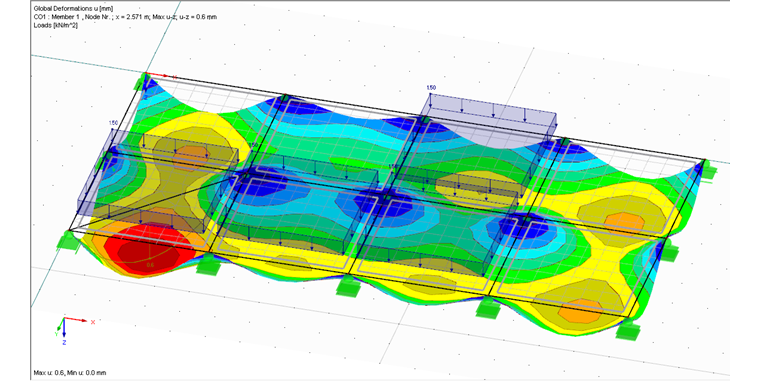

Wird dieser Befehl ausgeführt, erhält man aus einer EK eine LK mit den zugehörigen Lastfällen. На Рисунке 04 показаны результаты созданного CO и макс. деформации в рассматриваемой области.
