Resposta:

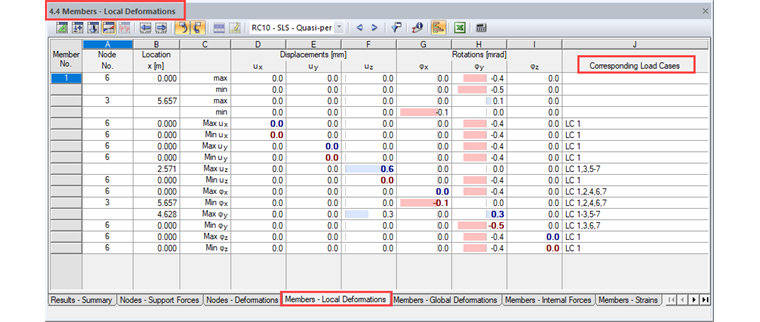

É verdade que não são apresentados casos de carga correspondentes na Tabela 4.13 "Superfícies - Deformações locais".No entanto, pode encontrá-las na Tabela 4.4 "Barras - Deformações locais", por exemplo. Ver Figura 01.
Wenn man nun die zugehörigen Lastfälle für die max. Verformungen einer EK an einer bestimmten Fläche sehen will, kann man in diese Fläche einen Stab integrieren. Para evitar que esta barra influencie a rigidez da superfície, é recomendada a utilização de uma secção muito pequena, por exemplo.

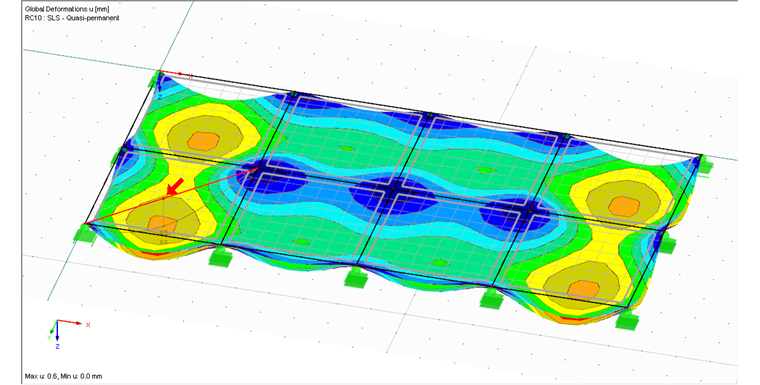

Se a barra foi integrada ou corretamente na superfície, obtém-se a tabela apresentada na Figura 01. A Figura 02 mostra a deformação correspondente no componente de superfície.

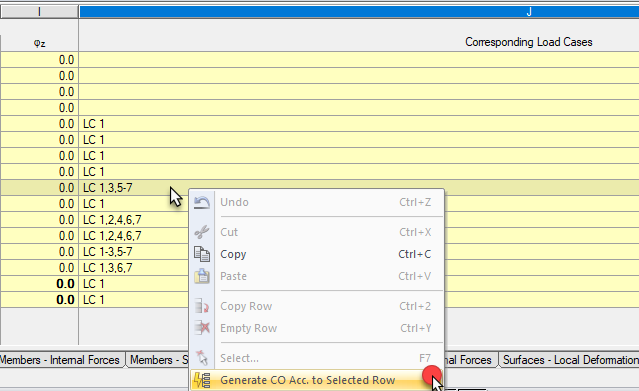

Optional kann nun in der Tabelle 4.4 auf die Zeile mit dem gewünschten Ergebnis (z. B. max uz) ein Rechtsklick ausgeführt werden. No menu de atalho, está disponível a opção "Gerar DC de acordo com a linha selecionada", que pode ser utilizada para gerar uma DC que contém os casos de carga correspondentes para o valor selecionado. Ver Figura 03.

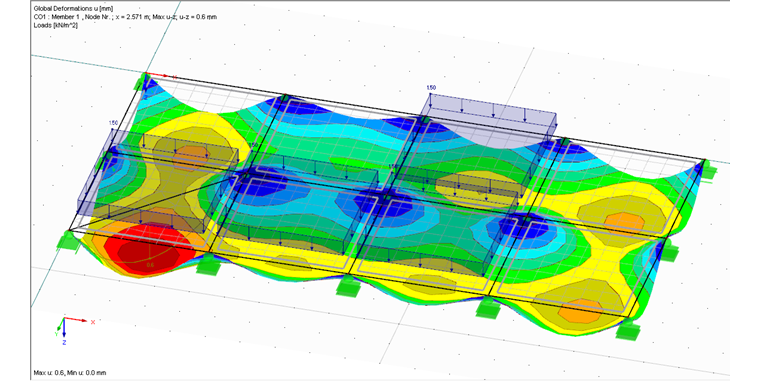

Wird dieser Befehl ausgeführt, erhält man aus einer EK eine LK mit den zugehörigen Lastfällen. Veja a Figura 04 com os resultados do CO gerado e do máx. deformações na área considerada.
