Question

J'ai utilisé des CR pour calculer des surfaces en béton armé. Les « Cas de charge correspondants » ne sont cependant pas affichés dans le tableau « Surfaces - Déformations locales ». Où puis-je les trouver ?


Réponse:
Aucun cas de charge correspondant n'est effectivement affiché dans le Tableau 4.13 « Surfaces - Déformations locales ».

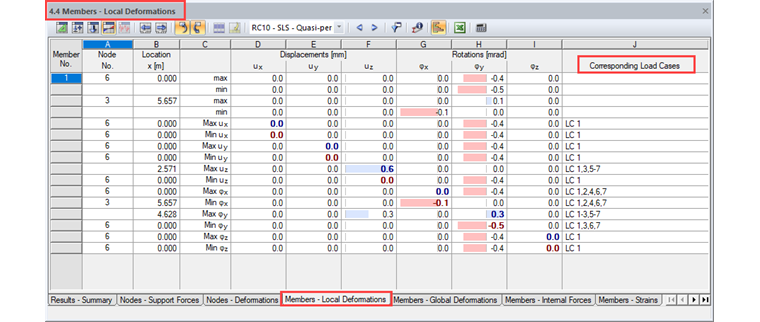

Ils sont néanmoins disponibles dans le Tableau 4.4 « Barres - Déformations locales », par exemple (voir la Figure 01).

Wenn man nun die zugehörigen Lastfälle für die max. Verformungen einer EK an einer bestimmten Fläche sehen will, kann man in diese Fläche einen Stab integrieren. Il est recommandé d'utiliser, par exemple, une très petite section afin que cette barre n'influence pas la rigidité de la surface.

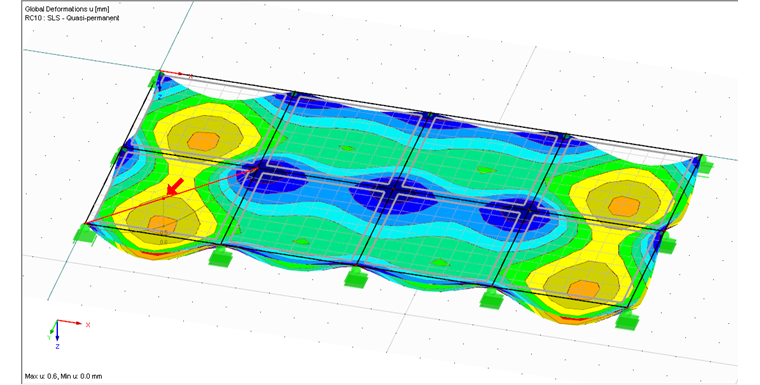

Si la barre a correctement été intégrée ou placée dans le maillage de la surface, vous obtenez le tableau de la Figure 01. La Figure 02 illustre la déformation correspondante dans le composant surfacique.

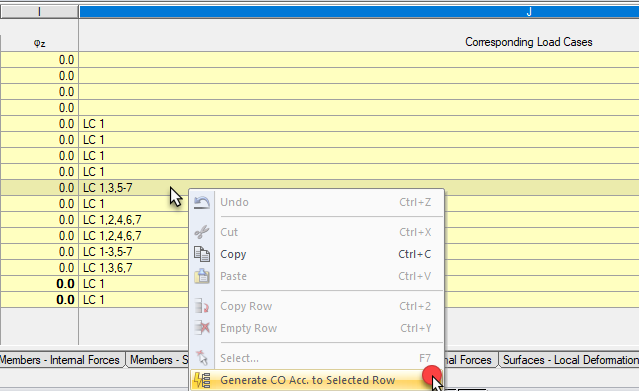

Optional kann nun in der Tabelle 4.4 auf die Zeile mit dem gewünschten Ergebnis (z. B. max uz) ein Rechtsklick ausgeführt werden. L'option « Générer une CC d'après la ligne sélectionnée » est alors disponible dans le menu contextuel. Elle permet de générer une CC contenant les cas de charge correspondant à la valeur sélectionnée (voir la Figure 03).

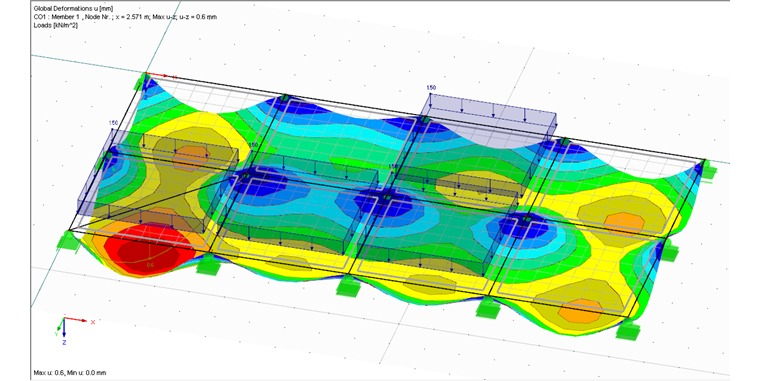

Wird dieser Befehl ausgeführt, erhält man aus einer EK eine LK mit den zugehörigen Lastfällen. La Figure 04 indique les résultats de la CC générée et des déformations maximales dans le champ considéré.
