Вопрос

Передача внутренних сил из программы RFEM или RSTAB в программу SHAPE ‑ THIN возможна только с правами администратора. К сожалению, невозможно предоставить доступ только к определенным папкам и т.д., поскольку этот процесс более глубоко влияет на операционную систему.

Однако в программе SHAPE ‑ THIN можно импортировать внутренние силы из программы RFEM/RSTAB без использования функции «Импорт результатов из RFEM/RSTAB». Для лицензирования программы затем доступны следующие возможности:

Вставка внутренних сил через буфер обмена

• В программе RFEM выберите и скопируйте соответствующие внутренние силы в таблицу (см. Рисунок 01).
• Затем в программе SHAPE-THIN можно вставить внутренние силы из таблицы (см. Рисунок 02)

Вставка внутренних сил в программе Excel

• Внутренние силы можно экспортировать в программу Excel в программе RFEM/RSTAB. Если вы хотите экспортировать только отдельные таблицы, вы можете использовать кнопку Excel на панели инструментов таблицы, чтобы открыть функцию. Чтобы перенести в программу Excel сразу несколько таблиц, воспользуйтесь функцией меню «Файл» → «Экспорт». Затем, в диалоговом окне можно выбрать соответствующие таблицы. В программе Excel необходимо настроить порядок столбцов таблицы в соответствии с расположением столбцов в программе SHAPE ‑ THIN (см. Рисунок 03).
• Затем в программе SHAPE-THIN можно использовать функцию «Экспорт/импорт таблицы» с помощью кнопки Excel на панели инструментов таблицы «3.1 Внутренние силы» (см. Рисунок 04).
• В открывшемся диалоговом окне (см. Рисунок 05) выберите опцию «Импорт таблицы» и настройку «Импортировать таблицу из активной книги». Перед запуском импорта откройте книгу Excel. Если опция «Импортировать таблицу из активной рабочей книги» не выбрана, RFEM импортирует рабочий лист с названием «ЗГ [номер ЗГ] - 3.1 Внутренние силы».

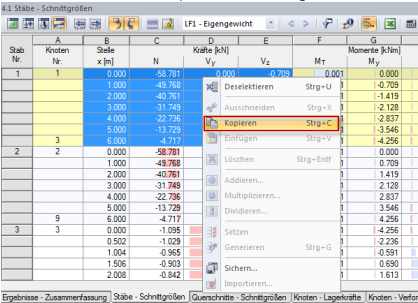

Копирование внутренних сил из RFEM/RSTAB вручную

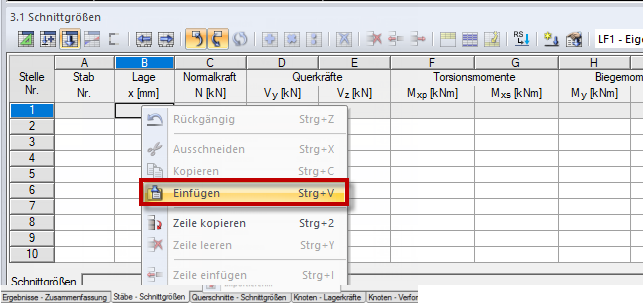

Вставка буфера обмена в SHAPE-THIN

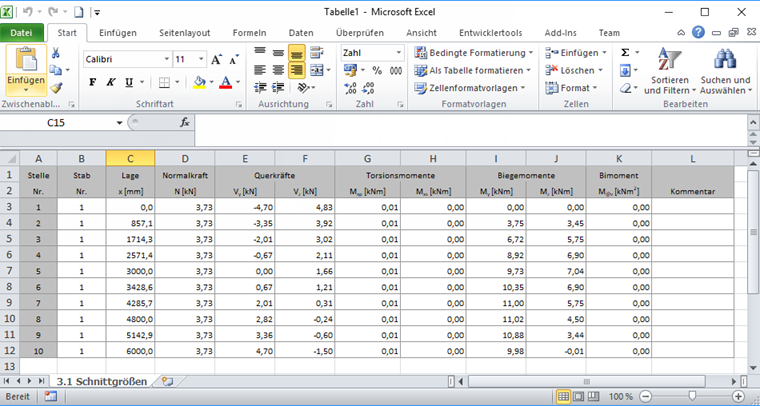

Экспортированные внутренние силы в Excel

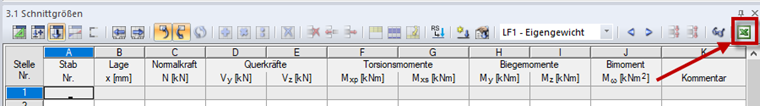

Функция импорта таблиц Excel

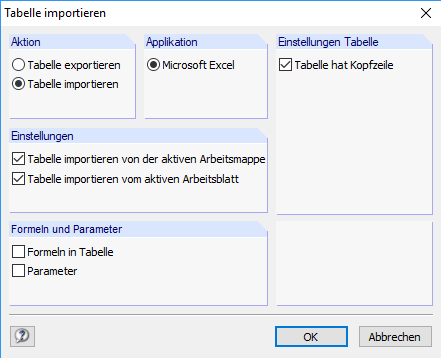

Tabelle importieren Dialog
