Pergunta

A transferência de esforços internos do RFEM ou do RSTAB para o SHAPE‑THIN apenas é possível com direitos de administrador. Infelizmente, não é possível fornecer o acesso apenas a pastas específicas, etc., uma vez que este processo interfere mais profundamente no sistema operativo.

No entanto, também é possível no SHAPE-THIN importar os esforços internos do RFEM/RSTAB sem utilizar a função "Importar resultados do RFEM/RSTAB". Estão disponíveis as seguintes opções:

Inserir esforços internos através da área de transferência

• No RFEM/RSTAB, selecione e copie os esforços internos correspondentes na tabela (ver Figura 01).
• No SHAPE-THIN, pode colar os esforços internos na tabela (ver Figura 02)

Inserir esforços internos através do Excel

• Os esforços internos podem ser exportados para o Excel no RFEM/RSTAB. Se pretende exportar apenas tabelas individuais, pode utilizar o botão do Excel na barra de ferramentas da tabela para abrir a função. Para transferir várias tabelas para o Excel de uma só vez, utilize a opção de menu Ficheiro → Exportar. De seguida, pode selecionar as tabelas relevantes numa caixa de diálogo. No Excel, tem de ajustar a ordem das colunas da tabela de acordo com a disposição das colunas no SHAPE‑THIN (ver Figura 03).
• Em seguida, no SHAPE-THIN, pode utilizar a função "Exportar/importar tabela" através do botão do Excel na barra de ferramentas da Tabela "3.1 Esforços internos" (ver Figura 04).
• Na caixa de diálogo (ver Figura 05), selecione a opção "Importar tabela" e a configuração "Importar tabela de caderno ativo". Antes de executar a importação, abra a pasta de trabalho do Excel. Se a opção "Importar tabela de caderno ativo" não estiver selecionada, o RFEM importa a folha de trabalho com o nome "CC [nº LC] - 3.1 Esforços internos".

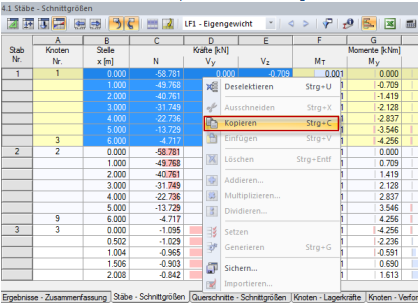

Copiar manualmente os esforços internos do RFEM/RSTAB

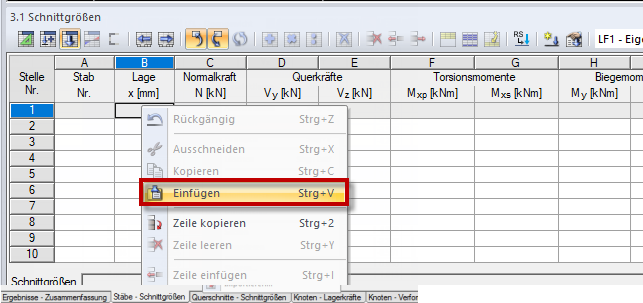

Colar a área de transferência no SHAPE-THIN

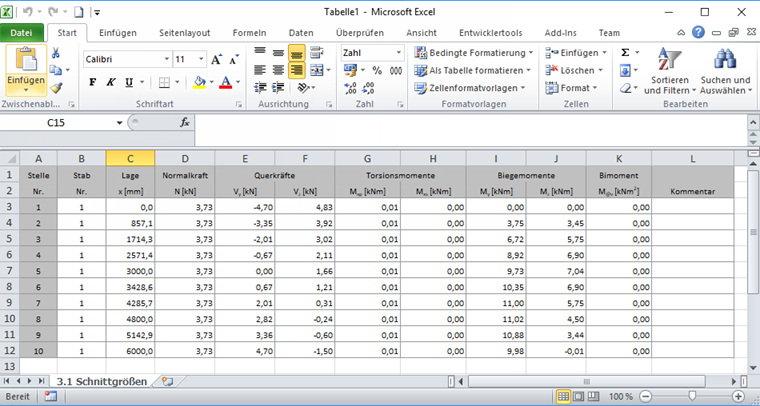

Esforços internos exportados no Excel

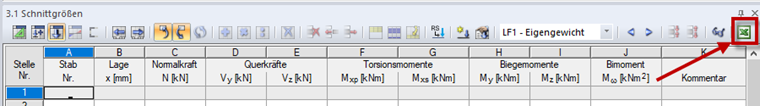

Função de importar tabelas do Excel

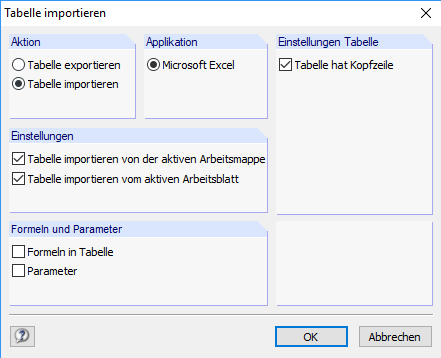

Caixa de diálogo Importar tabela
