Przeniesienie sił wewnętrznych z programu RFEM lub RSTAB do SHAPE -THIN jest możliwe tylko z uprawnieniami administratora. Niestety, nie jest możliwe zapewnienie dostępu tylko do określonych folderów itd., Ponieważ proces ten znacznie bardziej ingeruje w system operacyjny.
W SHAPE -THIN można jednak zaimportować siły wewnętrzne z programu RFEM/RSTAB bez użycia funkcji "Importuj wyniki z programu RFEM/RSTAB". Dostępne są następujące opcje:
Wstawianie sił wewnętrznych za pomocą schowka

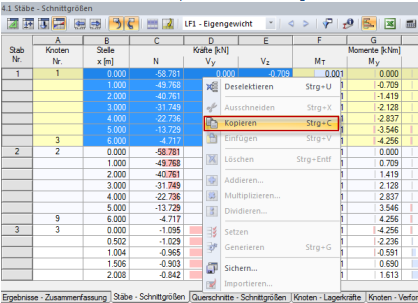

- W programie RFEM/RSTAB należy wybrać i skopiować odpowiednie siły wewnętrzne w tabeli (patrz Rysunek 01).

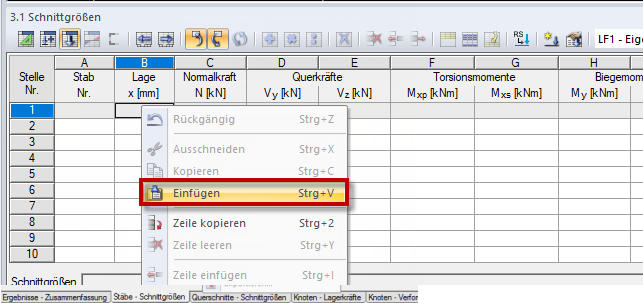

- W SHAPE-THIN można następnie wkleić siły wewnętrzne do tabeli (patrz Rysunek 02)
Wstawianie sił wewnętrznych za pomocą programu Excel

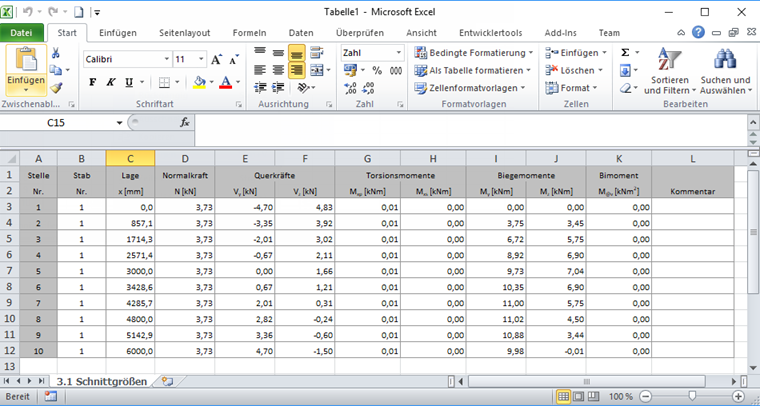

- Siły wewnętrzne można eksportować do programu Excel w programie RFEM/RSTAB. Aby wyeksportować tylko poszczególne tabele, można użyć przycisku Excel na pasku narzędzi tabeli, aby otworzyć tę funkcję. Aby przenieść kilka tabel jednocześnie do programu Excel, należy użyć opcji menu Plik → Eksport. Następnie w oknie dialogowym można wybrać odpowiednie tabele. W programie Excel kolejność kolumn w tabeli należy dostosować zgodnie z układem kolumn w programie SHAPE -THIN (patrz rysunek 03).

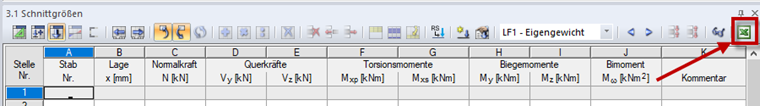

- W SHAPE-THIN można następnie użyć funkcji "Eksport/Import tabeli" za pomocą przycisku Excel na pasku narzędzi tabeli "3.1 Siły wewnętrzne" (patrz Rysunek 04).

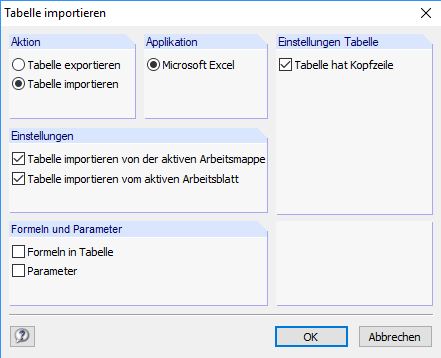

- W oknie dialogowym (patrz rysunek 05) należy wybrać opcję "Import tabeli" oraz ustawienie "Importuj tabelę z aktywnego skoroszytu". Przed uruchomieniem importu otwórz skoroszyt programu Excel. Jeżeli opcja "Import tabeli z aktywnego skoroszytu" nie jest zaznaczona, program RFEM zaimportuje arkusz o nazwie "PO [KO] - 3.1 Siły wewnętrzne".
