Расчетные деформации двух соседних стержней отличаются в модуле RF-CONCRETE, почему?

Ответ

Деформация, рассчитанная стержнями БЕТОНА, представляет собой упрощенный расчет по норме. Сначала рассчитывается только деформация в точке максимальной нагрузки. Из данного значения и значения линейной деформации RFEM в данном месте рассчитывается коэффициент. Затем, полная диаграмма деформаций, состоящая из RSTAB или RFEM, будет умножена на этот коэффициент, а затем будет выводиться в результаты дополнительного модуля.

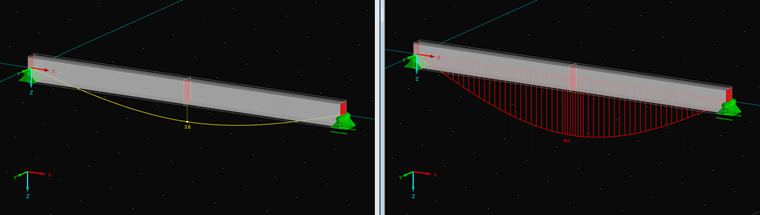

На рисунке 01 показано сравнение результатов линейного расчета из RFEM и расчета дополнительного модуля. Расчетный коэффициент будет составлять приблизительно 2,66.

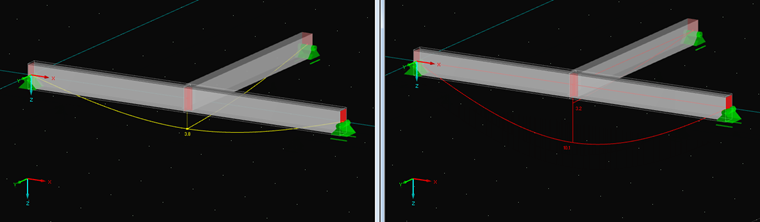

Важно, чтобы деформации можно было сравнить только только в месте максимальной деформации, потому что только в этом случае действительно имеется расчет. Поэтому для связанных стержней могут возникать различные деформации, как показано на рисунке 02.

Ключевые слова

Деформация U_z Uz Пригодность к эксплуатации Расчёт деформаций
