Výpočet deformace dvou přilehlých prutů se v modulu RF-CONCRETE Members liší, proč?

Odpověď

Deformace vypočítaná na CONCRETE Members představuje zjednodušený výpočet podle normy. Nejdříve se spočítá pouze deformace v bodě maximálního zatížení. Z této hodnoty a od hodnoty lineární deformace v RFEMu na tomto místě se spočítá součinitel. Celý průběh deformace z RSTABu nebo RFEMu se pak vynásobí tímto součinitelem a pak se zobrazí výsledky v přídavném modulu.

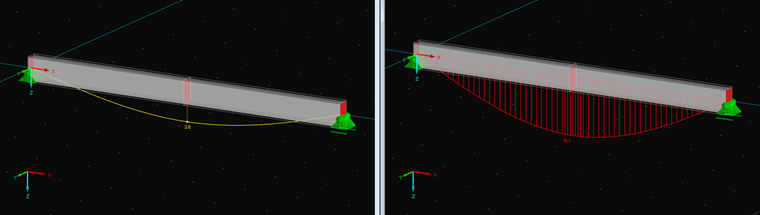

Na obrázku 01 vidíme srovnání výsledků lineárního výpočtu z RFEM a výpočet přídavného modulu. Vypočítaný součinitel bude přibližně 2,66.

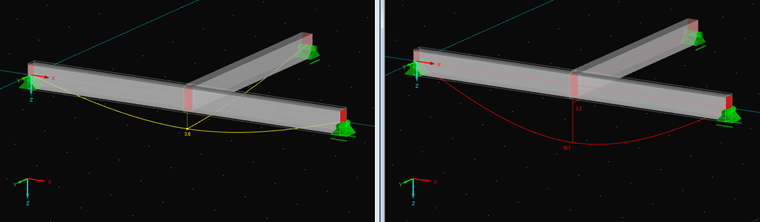

Je ovšem důležité, aby deformace skutečně byla porovnána pouze na místě maximální deformace, protože pouze v tomto případě je skutečně k dispozici výpočet. Proto se mohou u připojených prutů vyskytovat různé deformace, jak je znázorněno na obrázku 02.

Klíčová slova

Deformace U_z Uz Použitelnost Posouzení na deformace
