La deformación de dos barras adyacentes calculadas con el módulo adicional RF-CONCRETE Members se desvía una de la otra. ¿Cuál es el motivo?

Respuesta

La deformación calculada con RF-CONCRETE Members representa un cálculo simple según la norma. En este caso, primero se calcula sólo la deformación en el punto máximo de carga. Este valor y el valor de la deformación lineal de RFEm o RSTAB en esta ubicación se utilizan para calcular un factor. La distribución de la deformación completa desde RFEM o RSTAB entonces se verá multiplicada por este factor, y más tarde se visualiza en los resultados del módulo adicional.

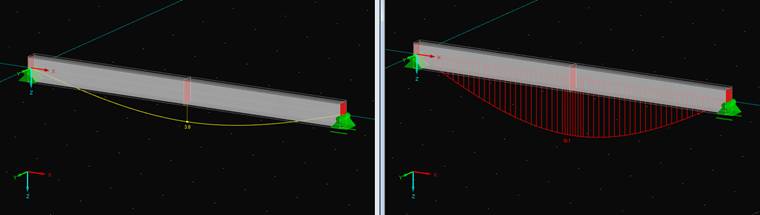

La figura 01 muestra una comparación de los resultados del cálculo lineal desde RFEM y el cálculo del módulo adicional. En este caso, el factor calculado será aproximadamente de 2,66.

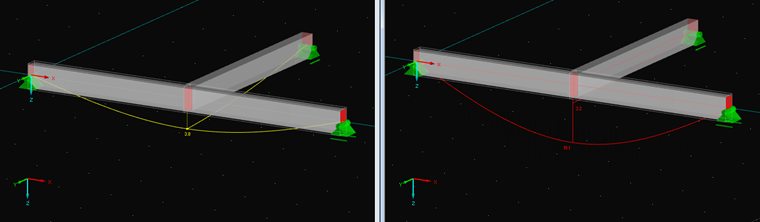

Es importante que la deformación sólo se pueda comparar realmente sólo en la ubicación de la deformación máxima. Sólo ahí, el cálculo está realmente disponible. Por lo tanto, se pueden dar deformaciones diferentes para las barras conectadas, como se muestra en la figura 02.

Palabras clave

Deformación U_z Uz Estado límite de servicio Análisis de deformaciones
