Die berechnete Verformung aus dem Modul RF-BETON Stäbe von zwei benachbarten Stäben weicht voneinander ab. Wie kann das sein?

Antwort

Die mit RF-BETON Stäbe berechnete Verformung stellt eine vereinfachte Berechnung nach Norm dar. Dabei wird zunächst nur die Verformung im Punkt der maximalen Belastung errechnet. Aus diesem Wert und dem Wert der linearen Verformung von RFEM oder RSTAB an dieser Stelle wird ein Faktor errechnet. Danach wird der komplette Verformungsverlauf aus RFEM oder RSTAB mit diesem Faktor multipliziert und dieser wird dann in den Ergebnissen des Moduls ausgegeben.

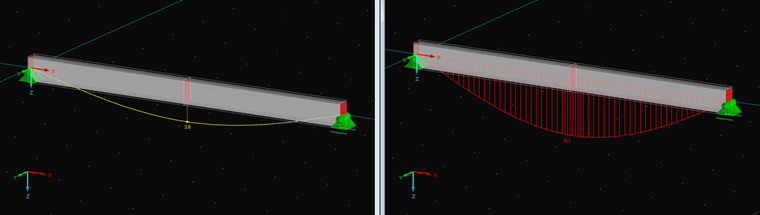

In Abbildung 01 können Sie einen Vergleich der Ergebnisse der linearen Berechnung aus RFEM und der Berechnung des Moduls sehen. Der errechnete Faktor wird hier bei ca. 2,66 liegen.

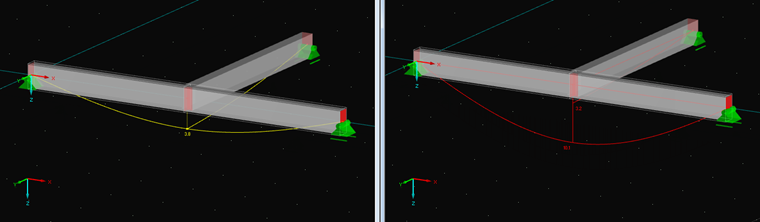

Wichtig ist, dass die Verformung eigentlich nur an der Stelle der maximalen Verformung verglichen werden kann. Nur dort liegt tatsächlich eine Berechnung vor. Es kann daher bei angeschlossenen Stäben zu unterschiedlichen Verformungen kommen, wie in Abbildung 02 dargestellt wird.

Schlüsselwörter

Verformung U_z Uz Gebrauchstauglichkeit Verformungsnachweis
