在模块RF-CONCRETE Members中计算的两个相邻杆件的变形不同,为什么?

回答

由CONCRETE Members计算的变形表示根据标准的简化计算。首先计算在最大荷载点处的变形。根据此值以及该位置RFEM或RSTAB的线性变形值,计算一个系数。然后将由RSTAB或RFEM组成的完整变形图乘以该系数,然后在附加模块的结果中输出。

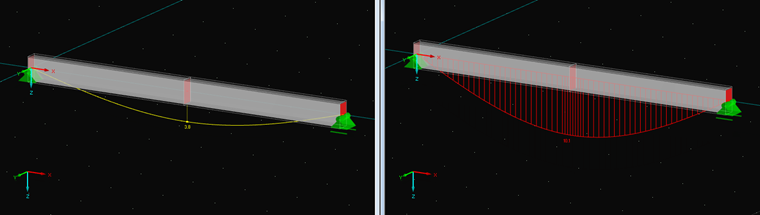

在图01中您可以看到RFEM的线性计算结果与附加模块的计算结果。计算得出的系数约为2.66。

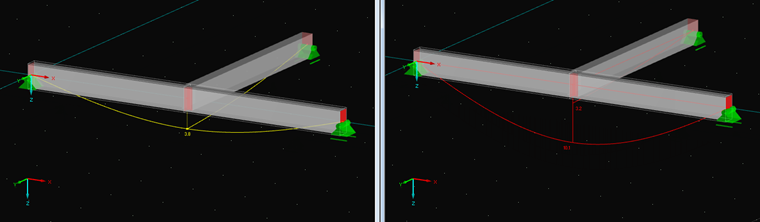

实际上只能在最大变形位置对变形进行比较,这一点非常重要,因为在这种情况下只能进行计算。因此连接杆件可能会发生不同的变形,如图02所示。

关键词

变形 U_z Uz 正常使用极限状态 变形验算
