Pytanie

Odkształcenie dwóch sąsiednich prętów obliczone za pomocą modułu dodatkowego RF-CONCRETE Members różni się od siebie. Jak to możliwe?


Odpowiedź:

Odkształcenie obliczone za pomocą prętów RF CONCRETE to uproszczone obliczenie zgodnie z normą. W takim przypadku odkształcenie w punkcie maksymalnego obciążenia obliczane jest jako pierwsze. Ta wartość oraz wartość odkształcenia liniowego programu RFEM lub RSTAB w tym miejscu są wykorzystywane do obliczenia współczynnika. Całkowity rozkład odkształceń z programu RFEM lub RSTAB zostanie pomnożony przez ten współczynnik i wyświetlony w wynikach modułu dodatkowego.

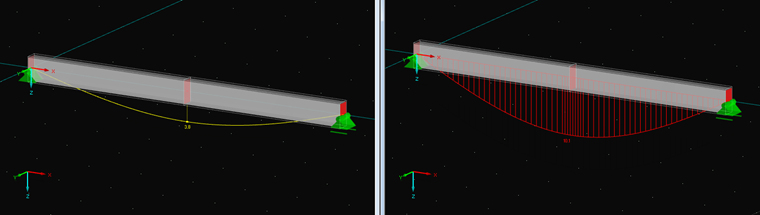

Rysunek 01 przedstawia porównanie wyników obliczeń liniowych z programu RFEM i obliczeń modułu dodatkowego. W tym przypadku obliczony współczynnik wynosi około 2,66.

Ważne jest, aby odkształcenie można było faktycznie porównać tylko w miejscu największego odkształcenia. Tylko tam obliczenia są rzeczywiście dostępne. W związku z tym dla połączonych prętów mogą wystąpić różne odkształcenia, jak pokazano na rysunku 02.
