Вопрос

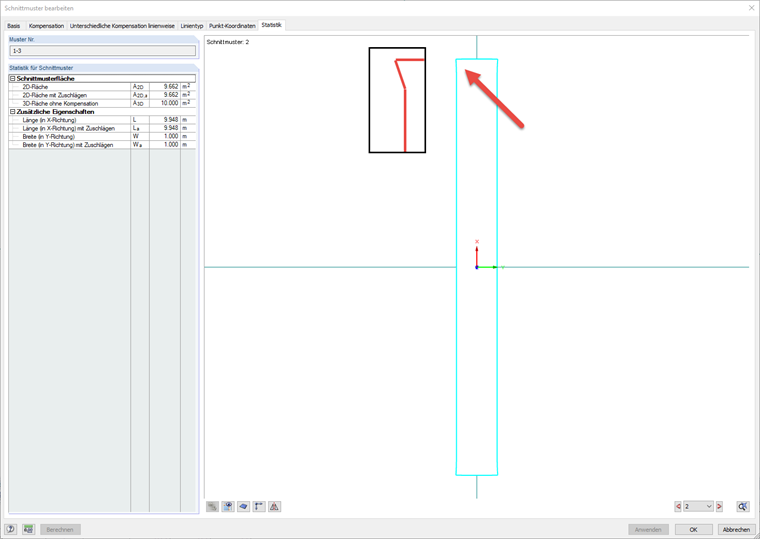

Почему резко меняется направление краевой линии рисунка реза в области опоры?


Ответ:
Изменение направления является результатом компенсации линии 0% на вкладке «Другая компенсация по линии» для граничной линии в области опоры.

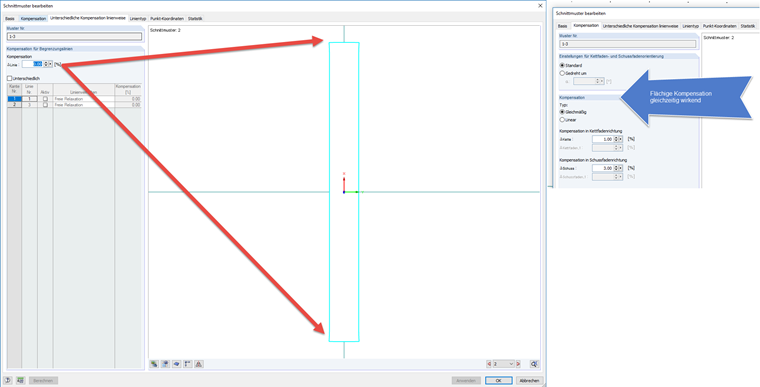

Этот параметр требует, чтобы граничная линия в области опоры сохраняла длину линии независимо от установленной компенсации в плоскости. Поскольку линиям сварного шва, примыкающим к соседним схемам разреза, разрешено изменять свою длину из-за компенсации, установленной в плоскости, алгоритм ищет геометрически плохое, но энергетически сбалансированное решение.

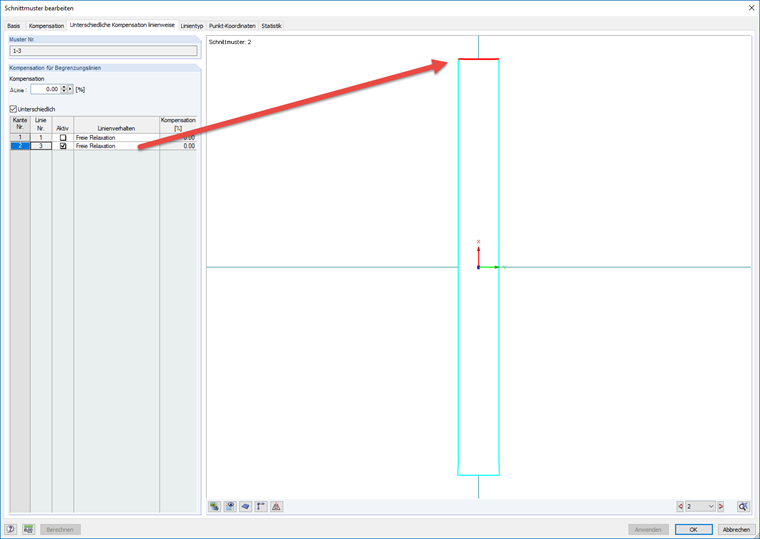

Вы можете избежать резкого изменения, если позволить соответствующим линиям границы свободно ослабляться в процессе выравнивания.
