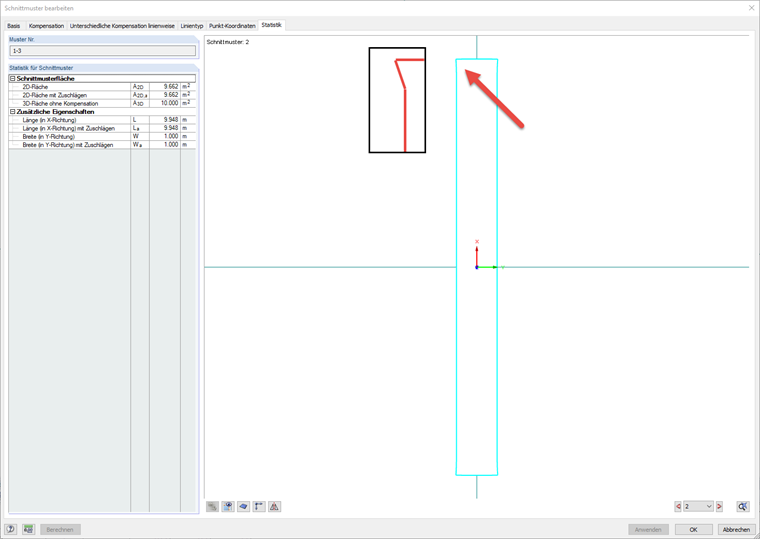

为什么在支座区域中的裁切边缘线的方向突然改变?

回答

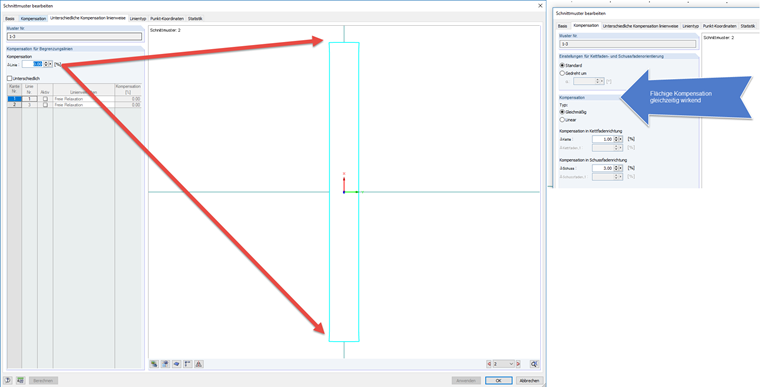

方向变化是通过在支座区域的边界线“按线进行不同补偿”选项卡中的0%线补偿得出的。


该设置要求支座区域中的边界线保持线的长度,而不考虑在平面上设置的补偿。 由于在平面上设置了补偿,因此允许相邻的切割线之间的焊缝长度改变。

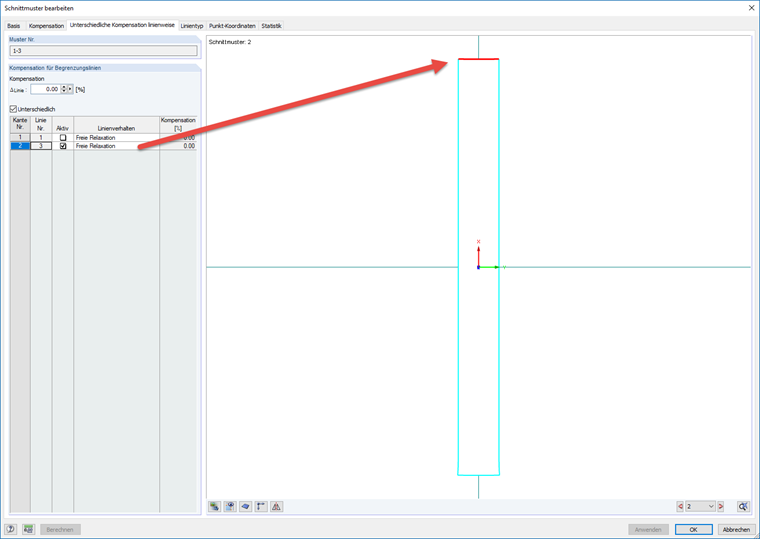

如果在展平过程中允许相关的边界线自由松弛,则可以避免突变。



关键词

裁切模式 收缩 补偿 边界线 缝合线 线相等
