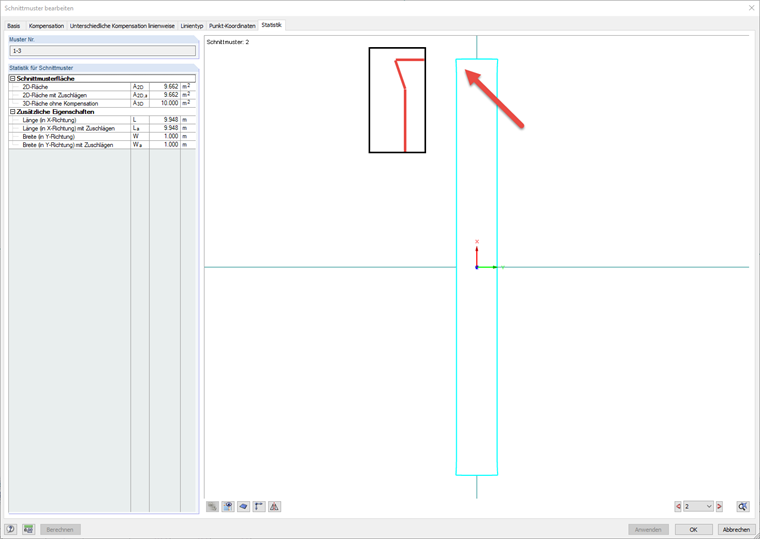

Pourquoi la direction d'une ligne de contour d'un patron de coupe change-t-elle soudainement dans la zone d'un appui ?

Réponse

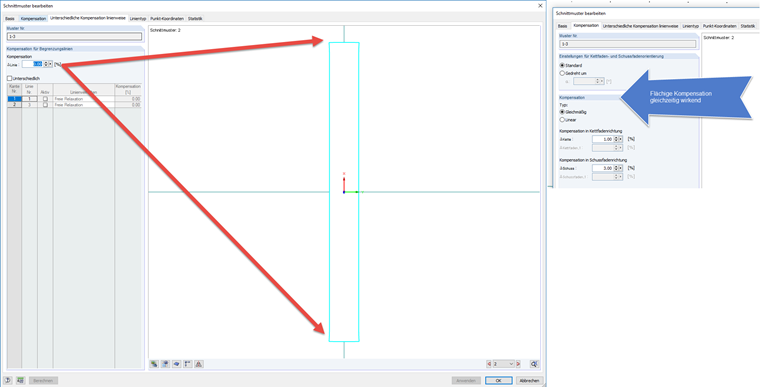

Le changement de direction résulte de la compensation de ligne de 0 % dans l'onglet « Compensation différente par ligne » concernant la ligne de contour dans la zone de l'appui.


La ligne de contour dans la zone de cet appui doit dans ce cas conserver la longueur de ligne, quelle que soit la compensation définie pour la surface. Étant donné que les cordons de soudure au bord des coupes voisines peuvent changer de longueur à cause de la compensation définie pour l'ensemble de la surface, l'algorithme cherche une solution non équilibrée sur le plan géométrique, mais équilibrée d'un point de vue énergétique.

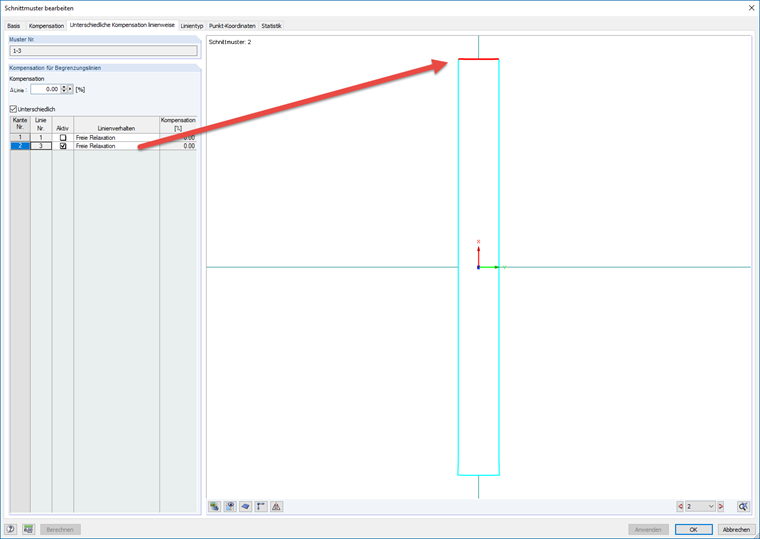

Relaxer librement les lignes de contour adéquates lors de la mise à plat permet d'éviter les changements soudains.



Mots-clés

Coupe Contrainte Compensation ligne de contour Ligne de soudure Égalité linéique
