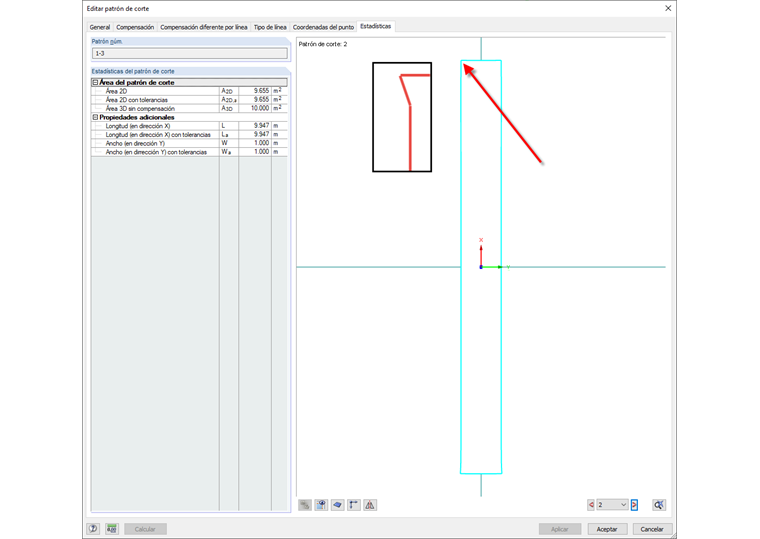

¿Por qué cambia de repente la dirección de una línea de contorno de un patrón de corte en el área del apoyo?

Respuesta

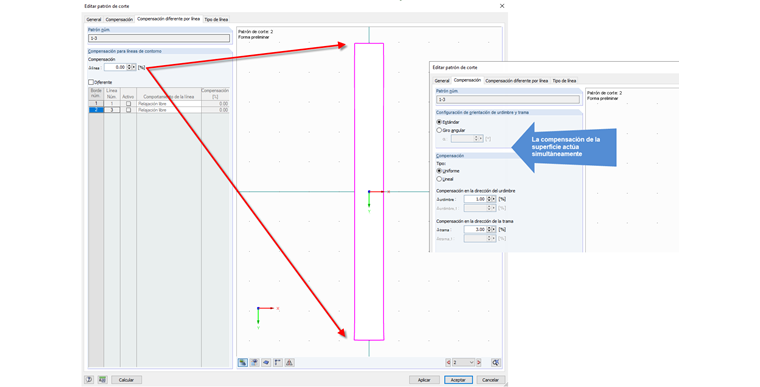

El cambio de dirección es el resultado de la compensación de la línea del 0% en la pestaña "Compensación diferente por línea" para la línea de contorno en la zona del apoyo.


Esta configuración necesita que la línea de contorno de la zona del apoyo conserve la longitud de la línea, independientemente de la compensación establecida en la superficie. Como las líneas de soldadura contiguas a los patrones de corte adyacentes tienen permitido cambiar su longitud debido a la compensación establecida en el plano, el algoritmo busca la solución geométricamente poco estable pero equilibrada enérgicamente.

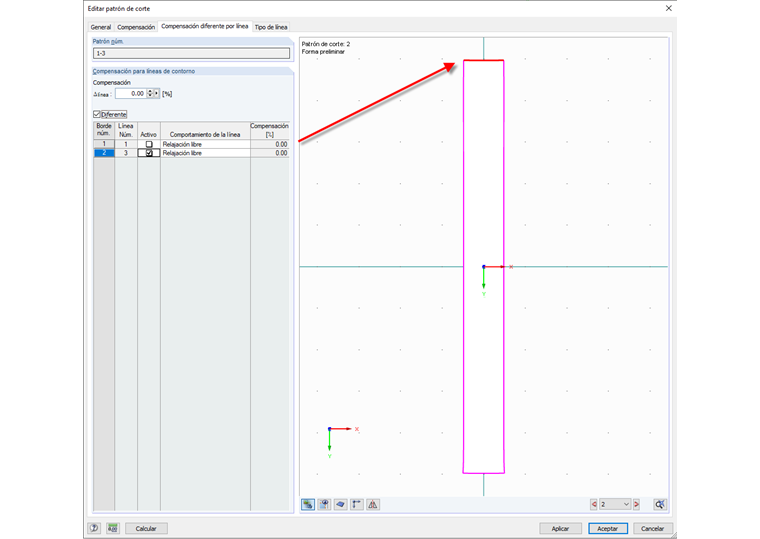

El cambio brusco se puede evitar si las líneas de contorno relevantes tienen permitida una relajación libre en el proceso de aplanamiento.



Palabras clave

Patrón de corte Coacción Compensación Línea de contorno Línea de soldadura Igualdad de la línea
