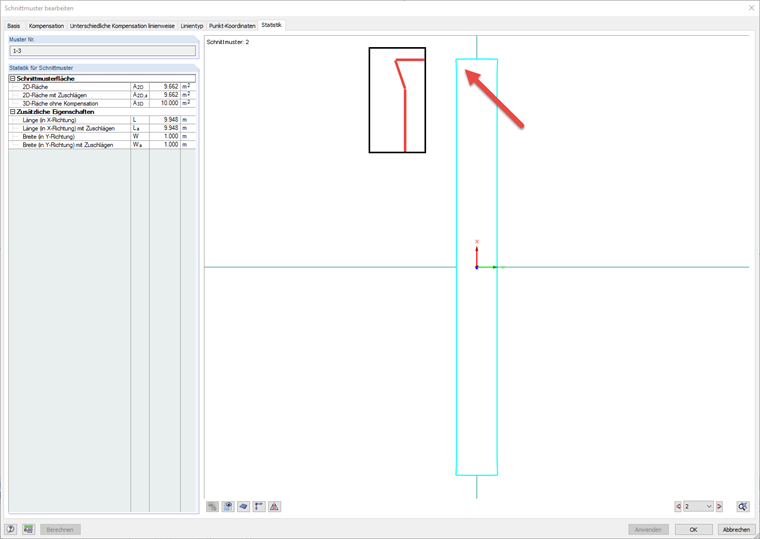

Proč se v oblasti podpory náhle mění směr hraniční linie střihového vzoru?

Odpověď

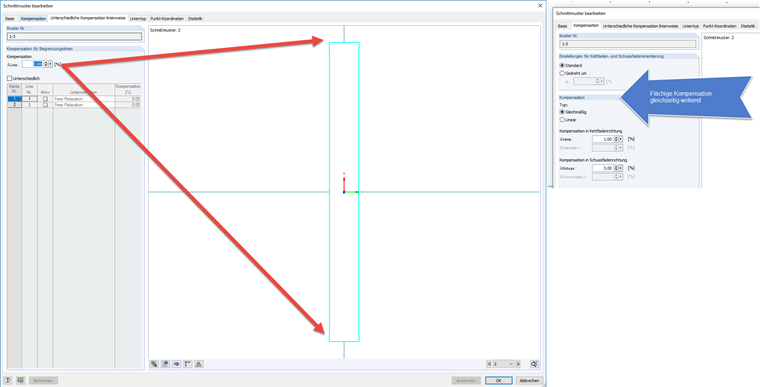

Změna směru je dána 0% kompenzací v záložce "Různá kompenzace po liniích" pro hraniční linii v oblasti podpory.


Toto nastavení vyžaduje, aby hraniční linie v oblasti podpory udržovala délku linie bez ohledu na kompenzaci nastavenou v rovině. Vzhledem k tomu, že linie svaru sousedící s přilehlými střihovými vzory mohou v důsledku kompenzace v rovině změnit svoji délku, hledá algoritmus geometricky nepěkné, ale energeticky rovnovážné řešení.

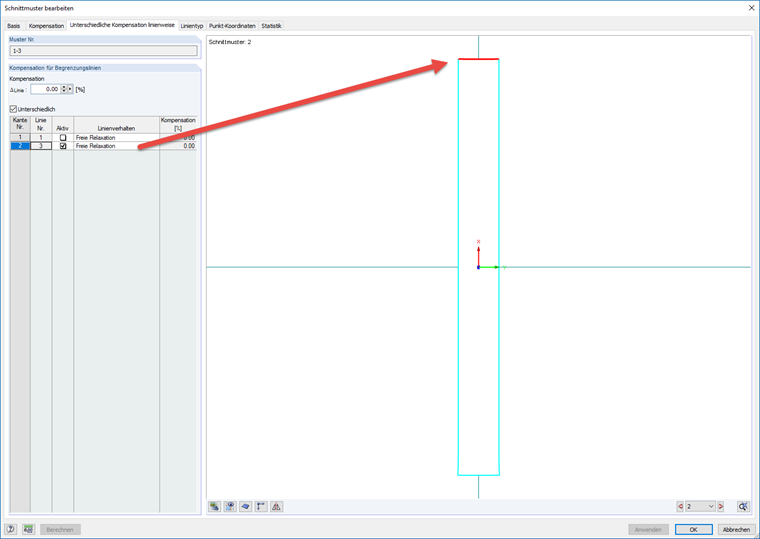

Náhlé změně se zabrání, pokud příslušné hraniční linie mohou při procesu narovnání volně relaxovat.



Klíčová slova

Střihový vzor Stažení Kompenzace Hraniční linie Linie svaru Rovnoměrnost linie
