При расчете с помощью RF- / FOUNDATION Pro появляется сообщение об ошибке, указывающее, что размер основы меньше, чем в два раза выше эксцентриситета. Почему? Что я могу сделать?

Ответ

В расчетах на замыкание на землю или в так называемом расчете напряжений RF-FOUNDATION Pro определяет «эквивалентную поверхность» для определения контактного напряжения.

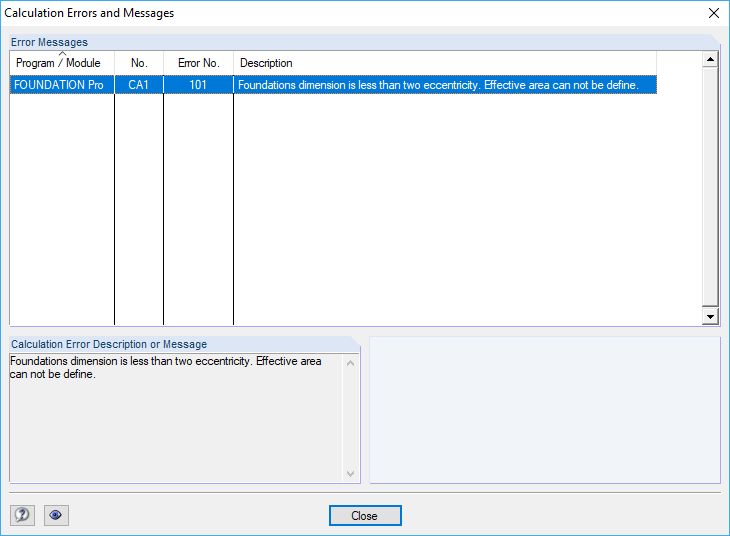

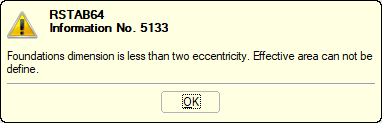

Если размер фундамента меньше, чем в два раза выше эксцентриситета нагрузки «e», «Эквивалентная поверхность» или «Расчетная несущая поверхность» не могут быть определены. В этом случае появляется следующее сообщение об ошибке:

В большинстве случаев, проблема заключается в том, что размеры фундаментной плиты были установлены пользователем слишком малыми.

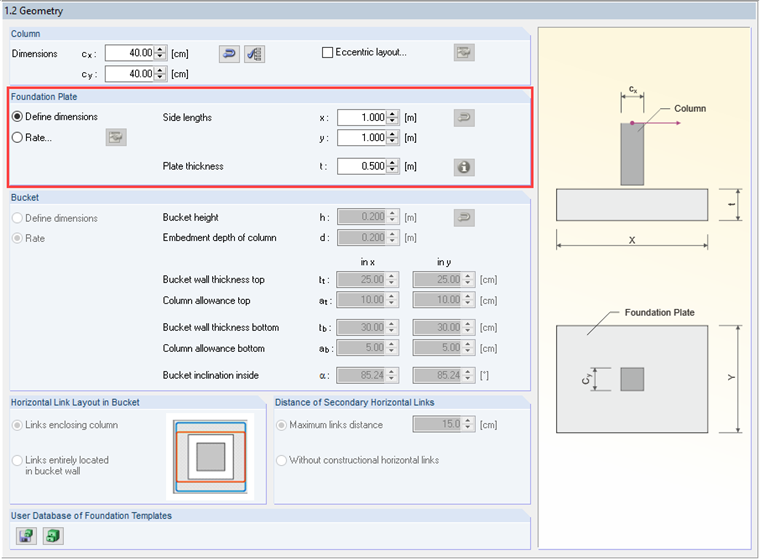

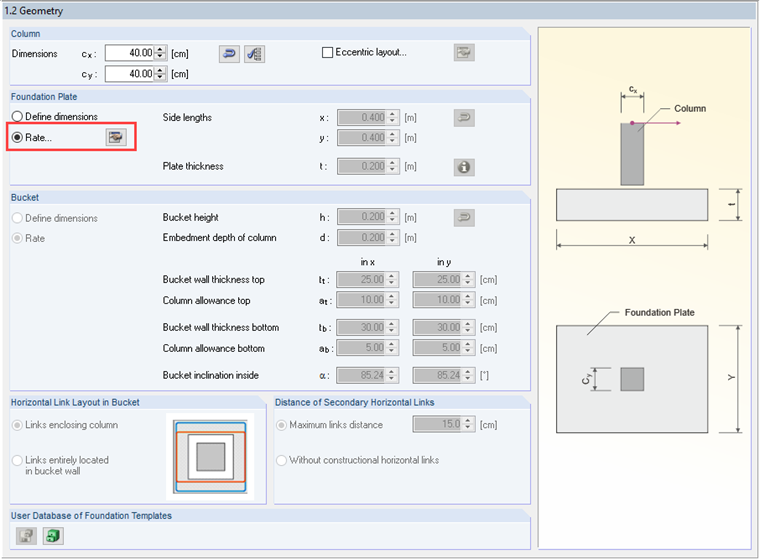

Данную проблему можно решить вручную. Или, выбрав функцию «Расчет».

Ключевые слова

Эксцентриситет FOUNDATION Разрушение грунта Фундамент Единственное напряжение
