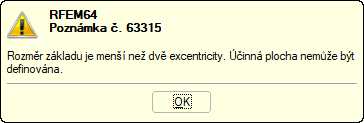

Při výpočtu v přídavném modulu RF- / FOUNDATION Pro se zobrazí chybové hlášení, které udávají, že rozměr základu je menší než dvojnásobek excentricity. Proč? Co dělat?

Odpověď

Při posouzení na zemní poruchu nebo v tzv. Napěťové analýze určí RF-FOUNDATION Pro "náhradní plochu" pro stanovení kontaktního napětí.

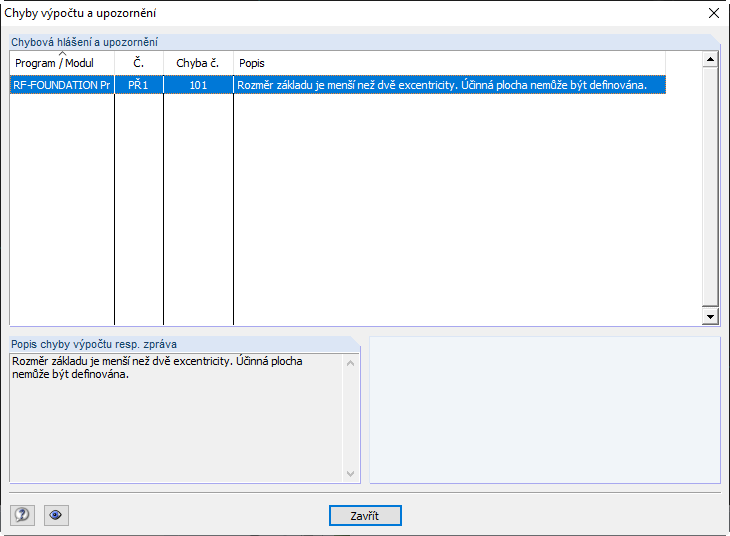

Pokud je rozměr základu menší než dvojnásobek excentricity zatížení "e", nelze určit "Plochu srovnávacího prutu" nebo "Vypočítaná plocha nosníku". V takovém případě se zobrazí uvedené chybové hlášení.

Ve většině případů problém spočívá v tom, že uživatel nastavil rozměry podkladní desky příliš malé.

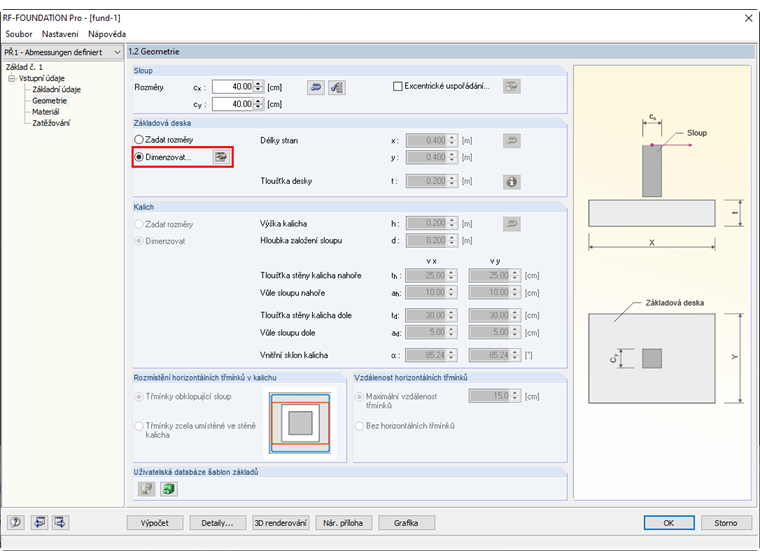

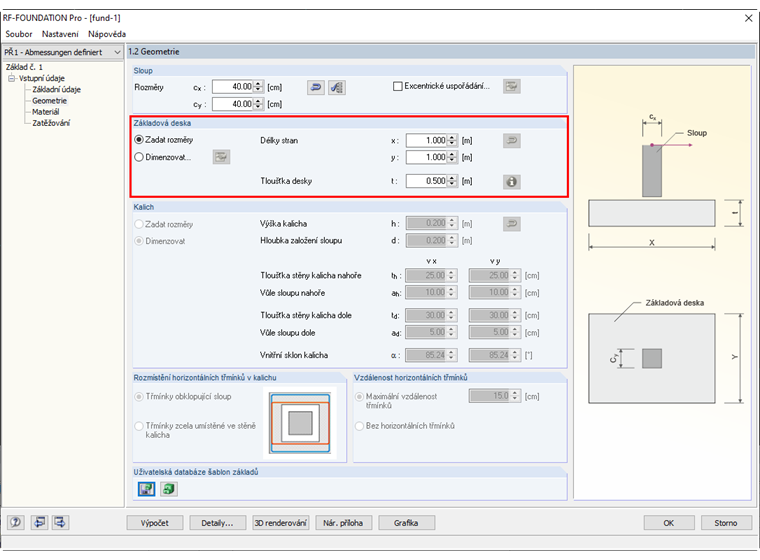

Problém lze vyřešit zadáním rozměrů ručně. Anebo vybereme funkci "Návrh".

Klíčová slova

Excentricita Základ Porušení únosnosti Základní rozměry Sílenostní napětí
