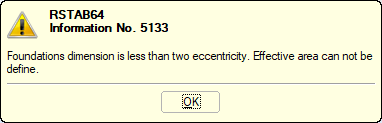

Un message d'erreur indiquant que les dimensions de fondation sont inférieures à une valeur correspondant au double de l'excentrement s'affiche lors du calcul avec RF-/FOUNDATION Pro. Pourquoi ? Que puis-je faire ?

Réponse

RF-FOUNDATION Pro détermine la « surface équivalente » pour la détermination de la contrainte de contact lors de la vérification de résistance à la rupture ou des contraintes de contact.

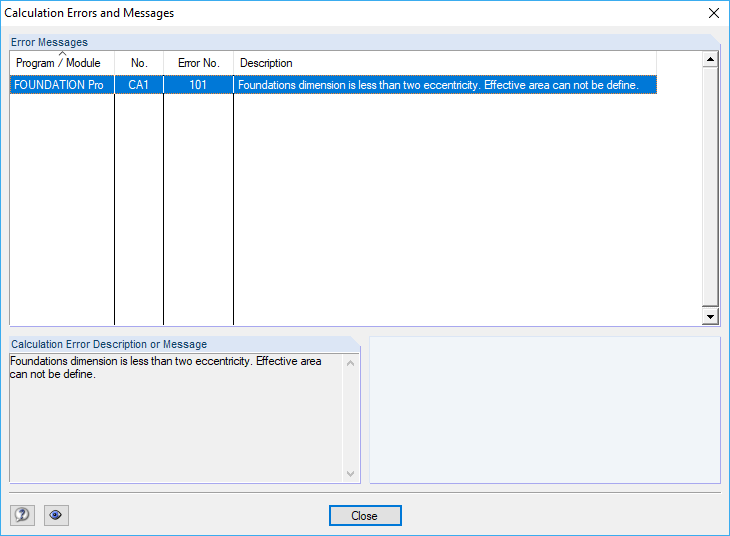

Si les dimensions de cette fondation sont inférieures à l'équivalent du double de l'excentrement de charge « e », ni l'« Surface équivalente » ni la « Aire efficace de la base de fondation » ne peuvent être déterminées. Ce message d'erreur s'affiche alors.

Dans la plupart des cas, le problème vient du fait que l'utilisateur a entré des dimensions de plaque de fondation trop petites.

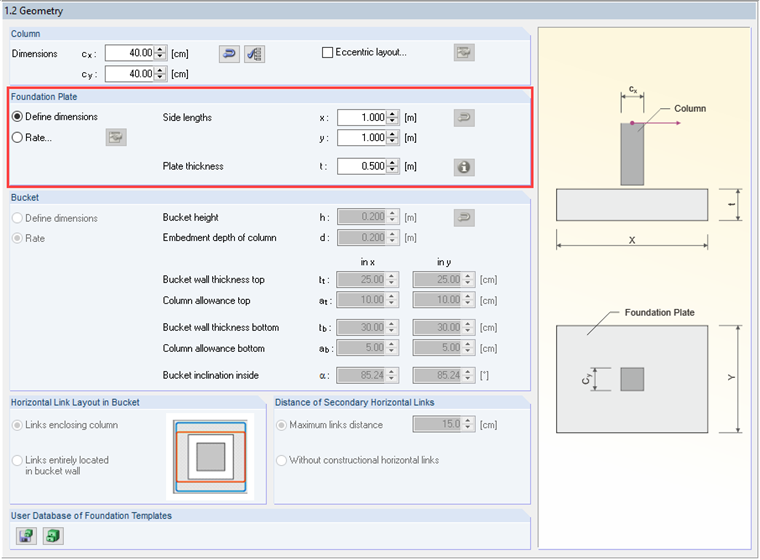

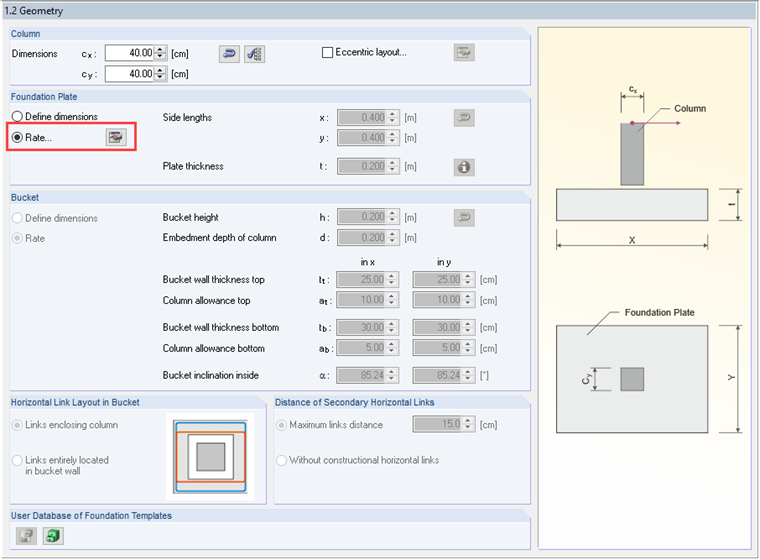

Ce problème peut être résolu en modifiant les dimensions manuellement. Vous pouvez également utiliser la fonction « Calculer ».

Mots-clés

Excentrement Fondation Rupture de la base Dimensions de fondation Contrainte de contact
