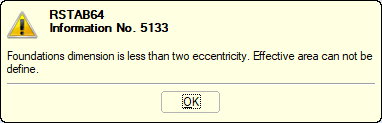

Podczas obliczania z RF- / FOUNDATION Pro pojawia się komunikat o błędzie z informacją, że wymiar podłoża jest mniejszy niż dwukrotność mimośrodu. Dlaczego? Co mogę zrobić?

Odpowiedź

W obliczeniach zwarcia doziemnego lub w tzw. Analizie naprężeń RF-FOUNDATION Pro określa "powierzchnię równoważną" do wyznaczania naprężenia kontaktowego.

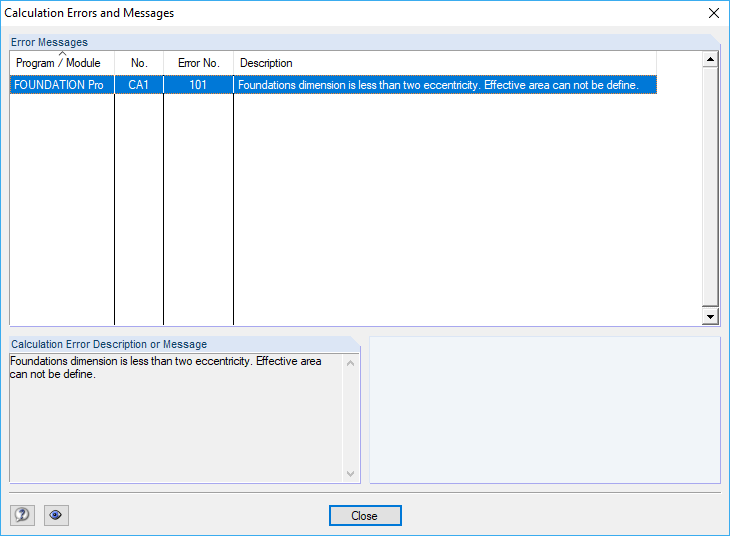

Jeżeli wymiar podłoża jest mniejszy niż dwukrotność mimośrodu obciążenia "e", "Powierzchnia równoważna" lub "Obliczona powierzchnia łożyska" nie może zostać wyznaczona. W takim przypadku pojawia się wspomniany komunikat o błędzie.

W większości przypadków problem z ustawieniem płyty fundamentowej przez użytkownika jest zbyt mały.

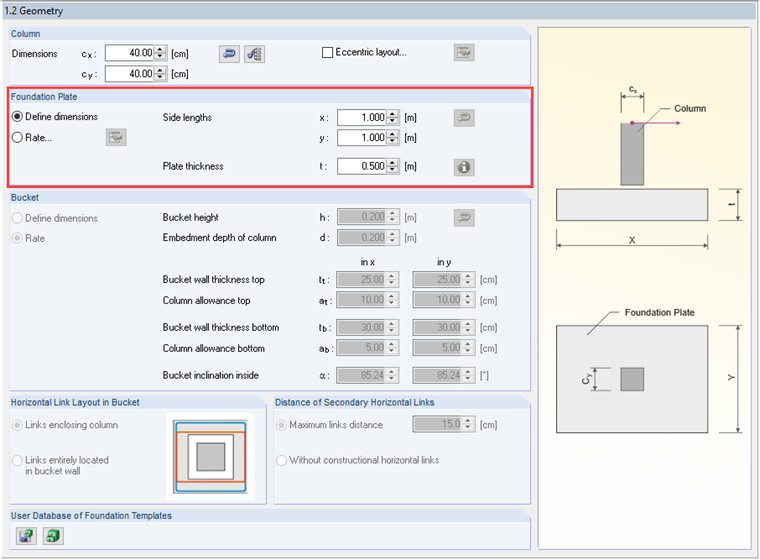

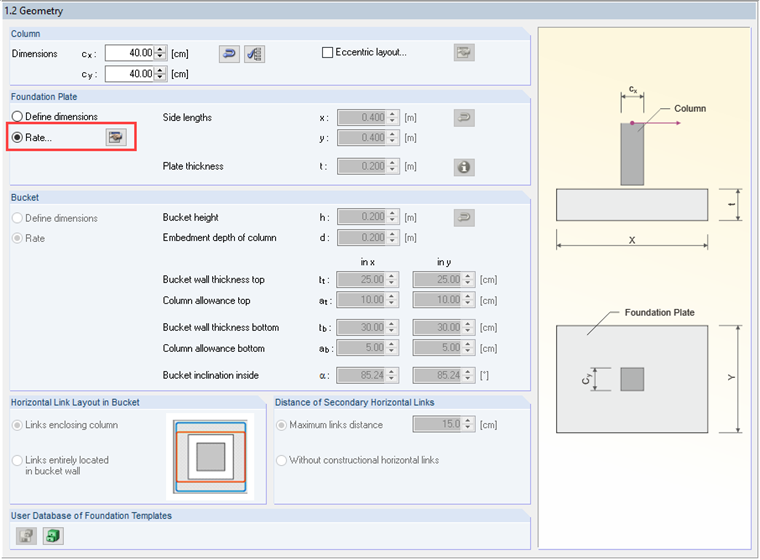

Problem można rozwiązać poprzez ręczne zdefiniowanie wymiarów. Lub poprzez wybór funkcji "Wymiarowanie".

Słowa kluczowe

Mimośród FOUNDATION Zniszczenie podłoża Wymiar fundamentu Naprężenie własne
