FAQ 003350 DE

30. Juli 2019

Paul Kieloch Zusatzmodule RFEM RSTAB RF-FUND Pro FUND Pro

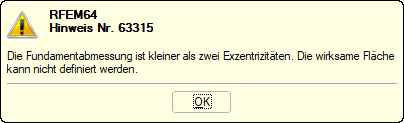

Ich erhalte bei der Berechnung mit RF-/FUND Pro eine Fehlermeldung, wonach die Fundamentabmessung kleiner als die zweifache Exzentrizität ist. Warum? Und was kann ich tun?

Antwort

Beim Grundbruchnachweis bzw. Sohlspannungsnachweis wird in RF-FUND Pro die "äquivalente Fläche" für die Ermittlung der Sohlspannung ermittelt.

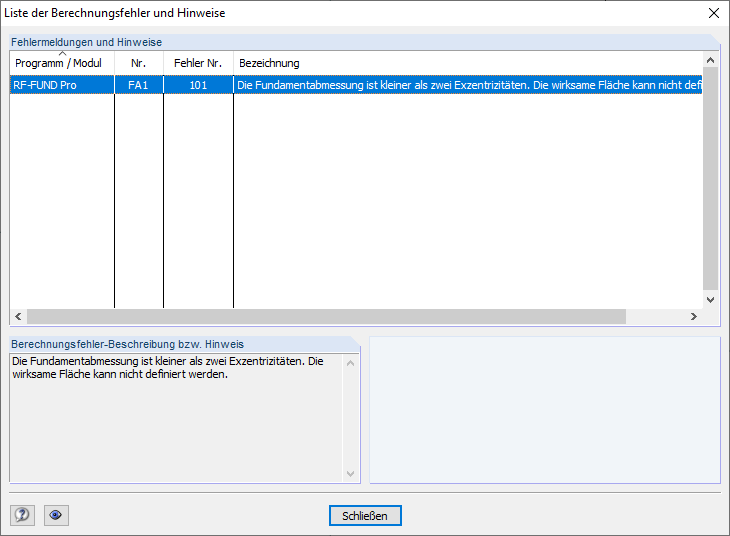

Wenn eine Fundamentabmessung kleiner als die zweifache Lastausmitte "e" ist, dann kann die "äquivalente Fläche" bzw. "rechnerische Sohlfläche" nicht bestimmt werden. In diesem Fall erhalten Sie die angesprochene Fehlermeldung.

Meistens liegt das Problem daran, dass die Abmessungen der Fundamentplatte vom Anwender zu klein vorgegeben wurden.

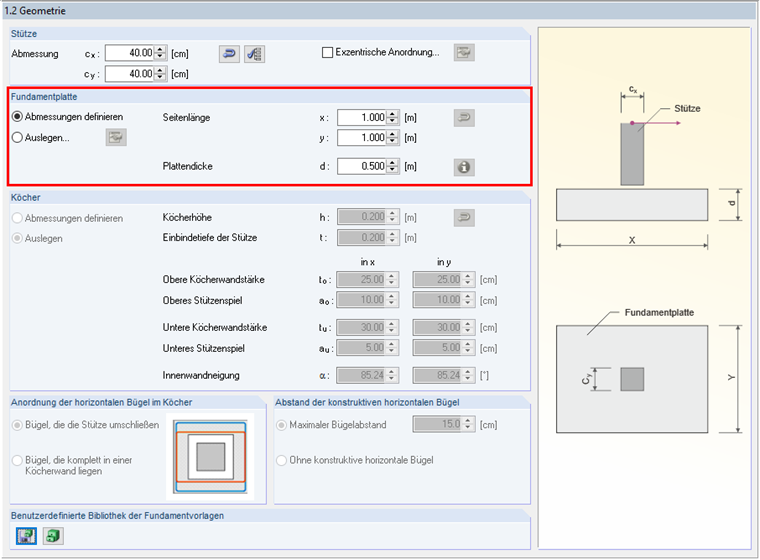

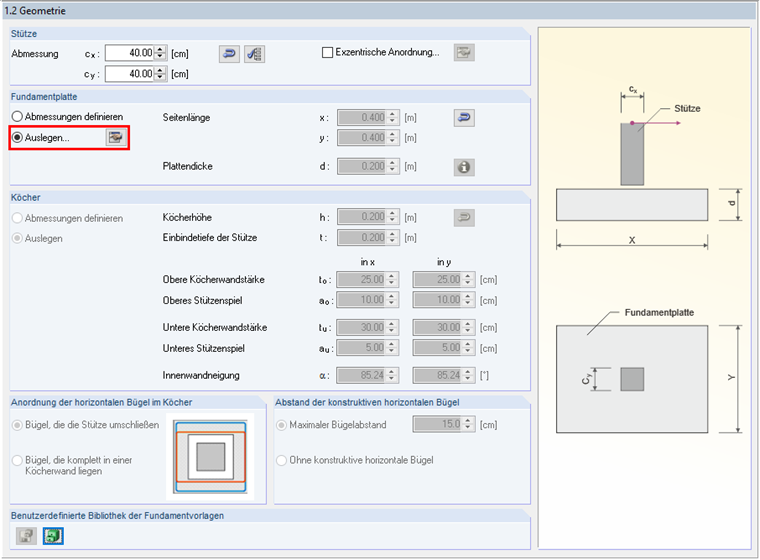

Das Problem kann behoben werden, indem die Abmessungen manuell größer vorgegeben werden. Oder indem die "Auslegen"-Funktion eingestellt wird.

Schlüsselwörter

Exzentrizität Fundament Grundbruch Fundamentabmessung Sohlspannung
