В дополнительном модуле RF-DYNAM Pro доступны два метода решения для линейного анализа временной истории. В чем разница между ними?

Ответ

Доступны оба метода решения: «линейный модальный анализ» и «линейный неявный анализ Ньюмарка».

Линейный модальный расчет

Этот метод решения использует несвязанную конструкцию, основанную на собственных значениях и формах мод конструкции. Необходимо назначить определенный случай естественной вибрации.

Этот метод следует использовать только при наличии достаточного количества собственных значений конструкции, рассчитанных в случае собственных колебаний. Это означает, что следует обратить внимание на достижение эффективного коэффициента модальной массы общей конструкции, равного приблизительно 1, во всех основных направлениях. Если это невозможно, то этот метод приводит к неточным результатам.

Линейный неявный по Ньюмарку

Это метод прямого шага по времени, который не требует случая собственных колебаний и требует достаточно малых временных шагов для достижения точных результатов.

Этот метод рекомендуется для сложных конструкций, которые требуют очень большого числа модовых форм для достижения эффективного коэффициента модальной массы около 1.

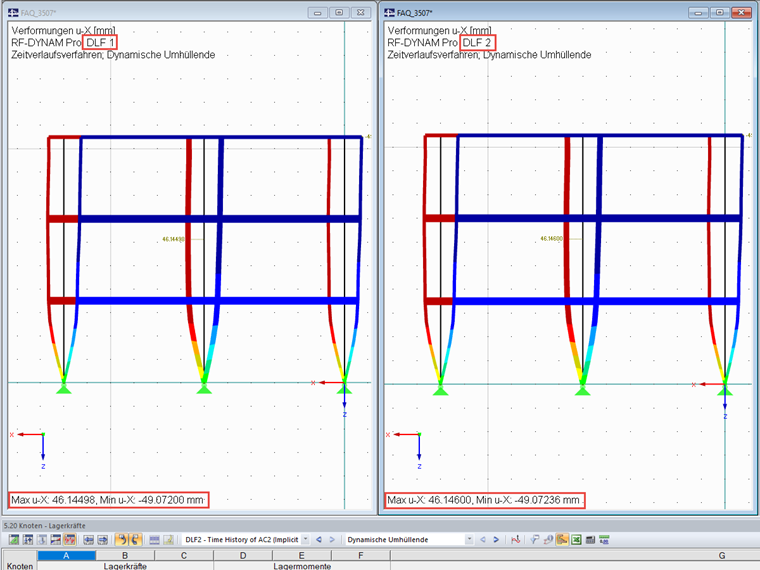

Если с помощью линейного модального расчета можно гарантировать достаточное количество собственных значений, оба метода решения приводят к приблизительно одинаковым результатам. Для получения дополнительной информации об обоих методах, прочтите руководство RF ‑ DYNAM Pro.

Ключевые слова

Метод решения проблем собственных чисел Решатель Изменения во времени Newmark Модальный анализ
