V přídavném modulu RF-/DYNAM Pro jsou k dispozici dvě metody řešení lineární časové analýzy. Jaký je mezi nimi rozdíl?

Odpověď

K dispozici jsou obě metody řešení, „lineární modální analýza“ a „lineární implicitní Newmarkova analýza“.

Lineární modální analýza

Tato metoda řešení používá oddělenou konstrukci, která vychází z vlastních čísel a vlastních tvarů konstrukce. Je třeba přiřadit definovaný případ vlastního kmitání.

Tato metoda by se měla použít pouze tehdy, pokud je v případě přirozeného kmitání vypočítán dostatečný počet vlastních čísel konstrukce. To znamená, že je třeba dbát na to, aby byl ve všech směrech dosažen efektivní faktor modální hmoty celkové konstrukce přibližně 1. Pokud to není možné, vede tato metoda k nepřesným výsledkům.

Lineární implicitní Newmarkova metoda

Jedná se o metodu přímého časového kroku, která nevyžaduje případ vlastního kmitání a vyžaduje dost malých časových kroků k dosažení přesných výsledků.

Tato metoda se doporučuje pro složité konstrukce, které vyžadují velký počet vlastních tvarů, aby bylo možné dosáhnout efektivního faktoru modální hmoty asi 1.

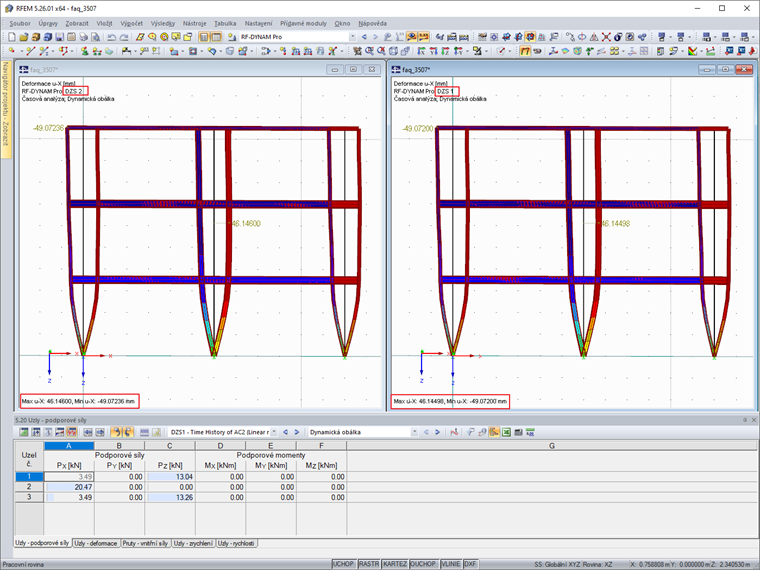

Pokud lze pomocí lineární modální analýzy zajistit dostatečný počet vlastních čísel, vedou obě metody řešení přibližně ke stejným výsledkům. Další informace o obou metodách najdete v příručce k modulu RF -DYNAM Pro.

Klíčová slova

Metoda řešení řešič Časový průběh Newmark Modální analýza

Literatura

[1]   Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, říjen 2018.
