W module dodatkowym RF-/DYNAM Pro dostępne są dwie metody rozwiązywania dla liniowej analizy przebiegu czasowego. Jaka jest różnica między nimi?

Odpowiedź

Dostępne są obie metody rozwiązywania, "liniowa analiza modalna" oraz "liniowa niejawna analiza Newmark".

Liniowa analiza modalna

W tej metodzie rozwiązywania stosowana jest konstrukcja odłączona od konstrukcji, oparta na wartościach własnych i kształtach modowych. Konieczne jest przydzielenie zdefiniowanego przypadku drgań własnych.

Metodę tę należy stosować tylko wtedy, gdy występuje wystarczająca liczba wartości własnych konstrukcji obliczonych w przypadku drgań własnych. Oznacza to, że należy zwrócić uwagę, aby we wszystkich kierunkach osiągnąć efektywny współczynnik masy modalnej konstrukcji całkowitej wynoszący około 1. Jeżeli nie jest to możliwe, metoda ta przynosi niedokładne wyniki.

Liniowa analiza domyślna Newmark

Jest to bezpośrednia metoda krokowa, która nie wymaga przypadku drgań własnych i wymaga wystarczającej liczby małych kroków czasowych do uzyskania dokładnych wyników.

Metoda ta jest zalecana w przypadku złożonych konstrukcji, które wymagałyby bardzo dużej liczby kształtów modów w celu osiągnięcia efektywnego współczynnika masy modalnej około 1.

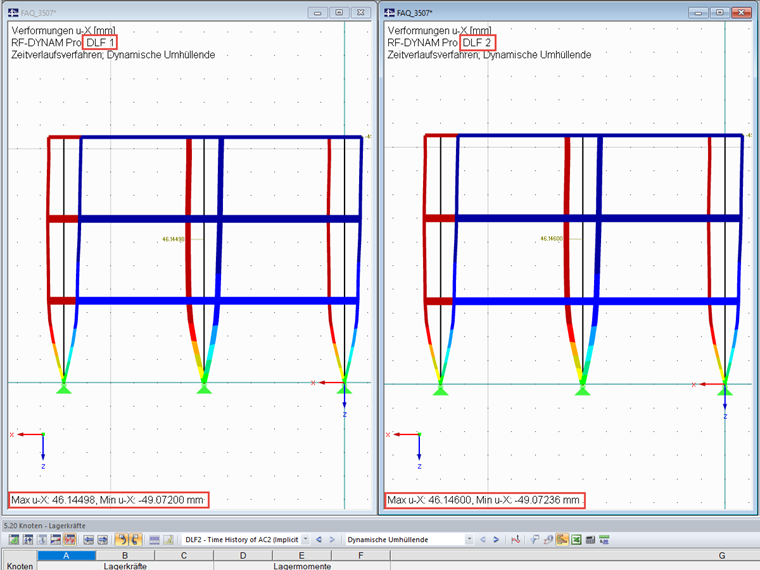

Jeżeli za pomocą liniowej analizy modalnej można zagwarantować wystarczającą liczbę wartości własnych, obie metody rozwiązywania prowadzą do w przybliżeniu takich samych wyników. Więcej informacji na temat obu metod można znaleźć w instrukcji obsługi modułu RF ‑ DYNAM Pro.

Słowa kluczowe

Metoda rozwiązywania problemu wartości własnych Solver analiza czasowa Newmark Analiza modalna
