附加模块RF‑/DYNAM Pro提供了两种线性时程分析的求解方法。 两者之间有什么区别?

回答

可以使用“线性振型分析”和“线性隐式Newmark分析”两种求解方法。

线性振型分析

这种求解方法是根据结构的特征值和振型进行的。 必须定义一个固有振动工况。

该方法仅在由结构在固有振动情况下得出的特征值数目足够多的情况下使用。 这意味着必须注意在整个主导方向上整个结构的有效振型质量系数。 如果这是不可能的,那么将导致使用错误的计算方法。

线性隐式 Newmark 求解器

这是一种直接时步法,不需要固有振动工况,并且需要足够短的时步,才能得出准确的结果。

该方法推荐用于复杂的结构模态,以便得到大约1的有效振型质量系数。

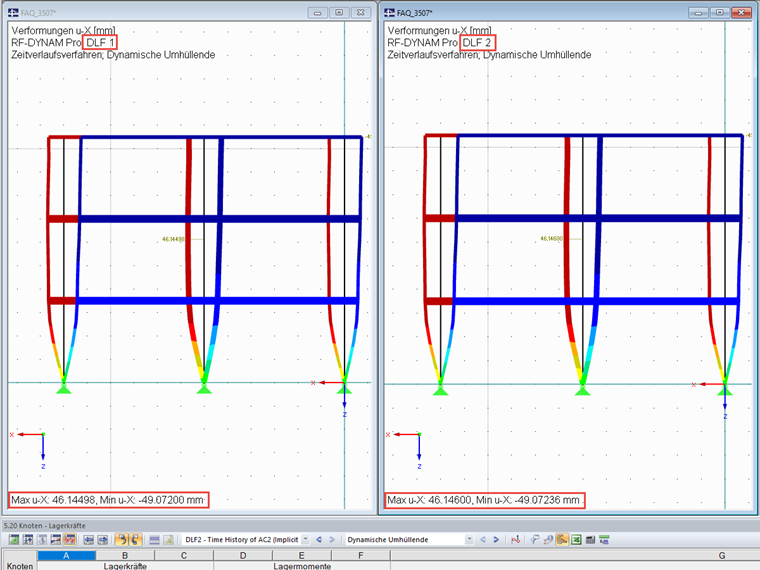

如果通过线性模态分析能够确保足够多的特征值存在,那么使用两种方法得出的结果近似相同。 有关这两种方法的更多信息,请阅读RF-DYNAM Pro。

关键词

特征值计算方法 求解器 时程 纽马克 振型分析
