При моделировании контактного тела необходимо обратить внимание, помимо прочего, на идентичность и параллельное расположение обеих контактных поверхностей.

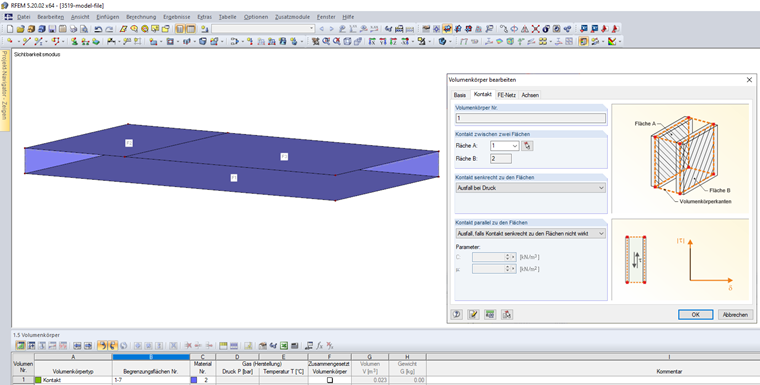

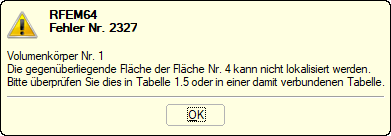

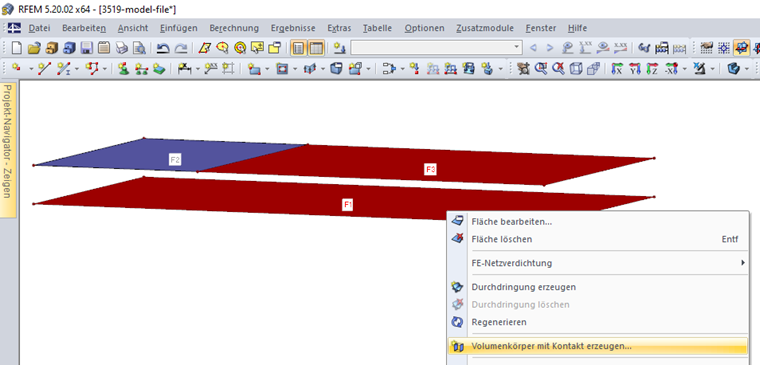

У модели на Рисунке 01 должно быть создано контактное тело с контактом между верхней и нижней поверхностью. Но поскольку верхняя контактная поверхность разделена на две поверхности S2 и S3, она не соответствует нижней контактной поверхности S1. Именно потому появляется сообщение об ошибке, показанное на Рисунке 02. В этом случае так необходимо определить два контактных тела. Контактные тела можно создать, например, с помощью функции «Создать тело с контактом». Для этого нужно лишь определить требуемые контактные поверхности и выбрать эту функцию в соответствующем контекстном меню; в качестве альтернативы можно создать контактное тело также вручную. Чтобы подробнее ознакомиться с обоими способами, рекомендуем посмотреть прилагаемое видео.
