Pregunta

Durante la comprobación de plausibilidad, recibo un mensaje de error que dice que no se puede localizar la superficie opuesta a la superficie de contacto. ¿Cómo puedo solucionar esto?


Respuesta:

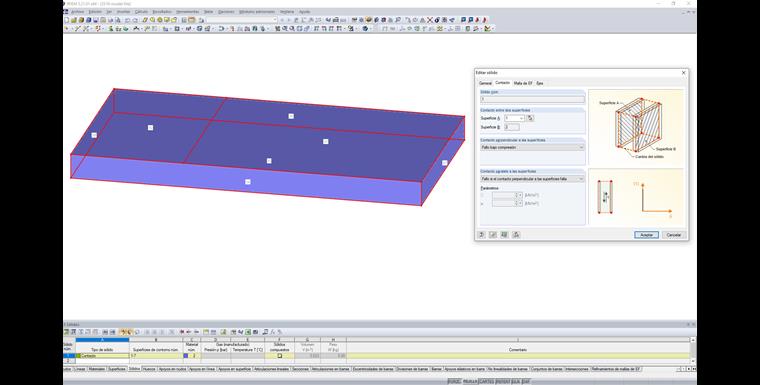

Al modelar un sólido de contacto, es necesario prestar atención a la disposición paralela de ambas superficies de contacto y al diseño idéntico, entre otras cosas.

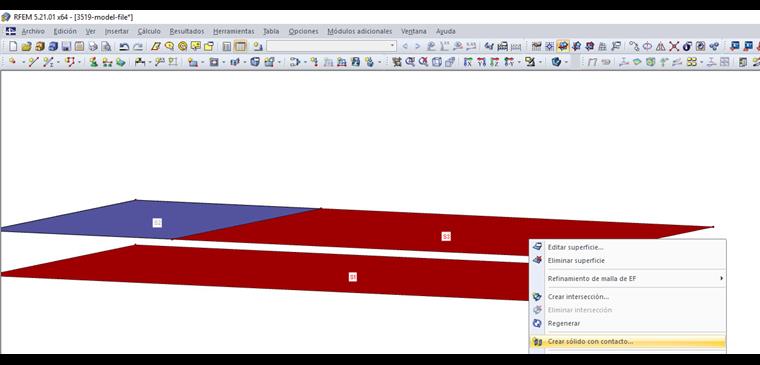

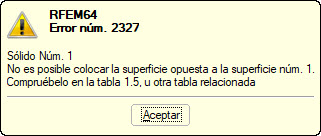

En la imagen 01, se debe crear un sólido de contacto con el contacto entre la superficie superior e inferior. La superficie de contacto superior se divide en dos superficies S2 y S3 y, por lo tanto, no se corresponde con la superficie de contacto inferior S1. Por lo tanto, aparece el mensaje de error que se muestra en la imagen 02. En este caso, es necesario definir dos sólidos de contacto. Los sólidos de contacto se pueden crear, por ejemplo, utilizando la función "Crear sólido con contacto". Para hacer esto, seleccione las superficies de contacto y abra la función correspondiente en el menú contextual; como alternativa, es posible crear el sólido de contacto manualmente. Vea el vídeo explicativo de la FAQ para ver ambos procedimientos.
